Máquina de depanelado láser en línea

Online Laser Depaneling Machine provides powerful support for the depaneling process. The laser beam performs non-contact cutting of circuit boards through a precise control system, avoiding the physical damage and stress concentration problems that may be caused by traditional mechanical cutting, and can greatly improve the production line’s production capacity and product quality. As an Online Laser Depaneling Machine Manufacturer, we are committed to providing high-quality laser depaneling equipment. Our products undergo strict quality control and testing to ensure they operate stably and reliably in a variety of working environments. At the same time, we also provide professional technical support and after-sales service to ensure that customers receive timely help and solutions during use.

Compartir a

Aplicación del producto

Objeto de aplicación

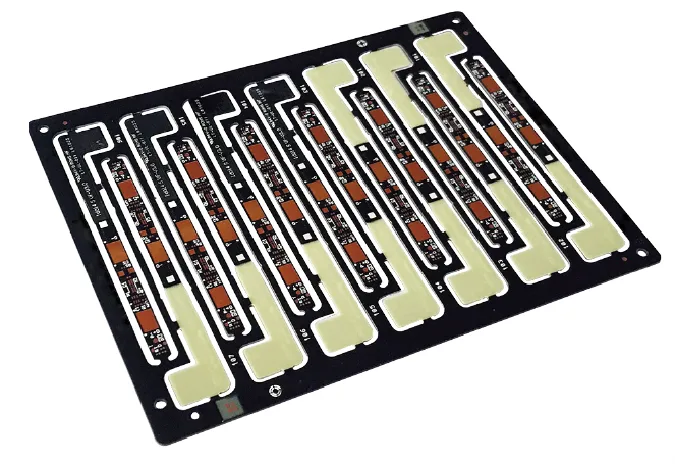

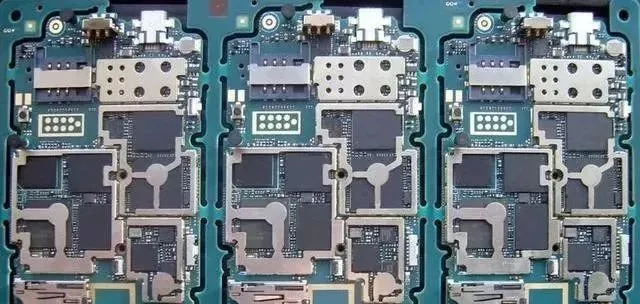

Placa combinada FPC, FPC y PCB, depanelado de PCB

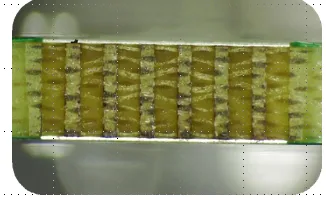

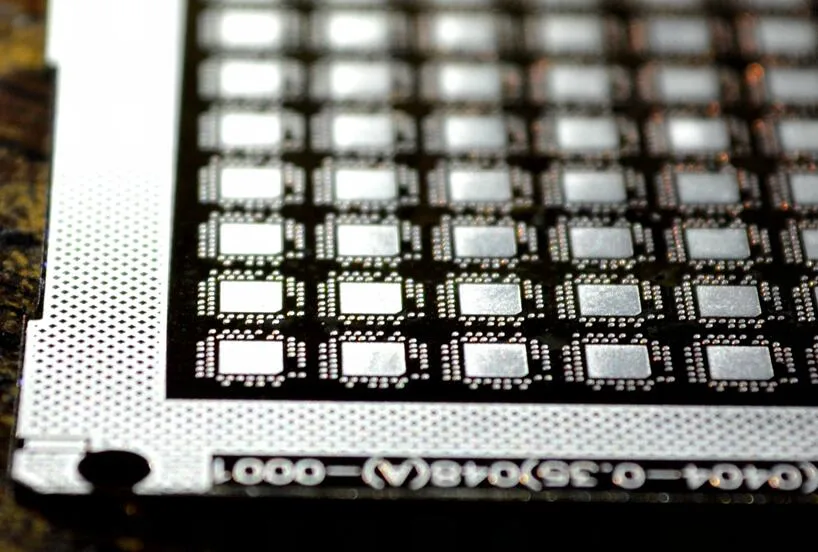

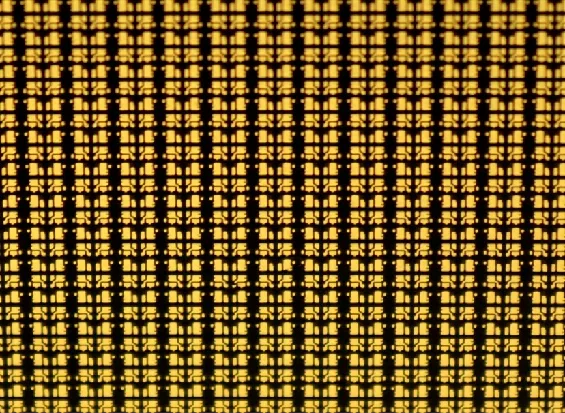

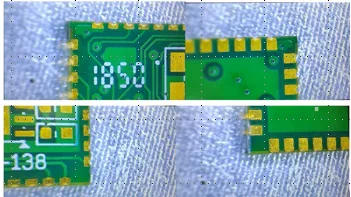

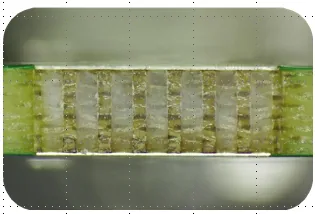

Materiales y efectos aplicados

Ventajas principales

  1. Software de procesamiento de datos de desarrollo propio CircuitCam
  2. Software de conducción de desarrollo propio Creador de sueños

Parámetros técnicos

N º de Modelo.

H4-20U

H4-35G

Descripción

En línea Máquina de corte por láser ultravioleta

En línea Máquina de corte por láser GR

cabezas láser

20W/UV/INNO

35W /GR /INNO

placa de circuito impreso máx. tamaño

350*350mm

350*350mm

Precisión repetida

±3um

±3um

Precisión de corte integrada

±20um

±20um

Plataforma + motor

Plataforma de mármol + motor lineal

Plataforma de mármol + motor lineal

forma de procesamiento

Procesamiento de adsorción de plataforma

Procesamiento de adsorción de plataforma

software de procesamiento de datos

CircuitoCAM 7

(Grupo DZ de desarrollo propio)

CircuitoCAM 7

(Grupo DZ de desarrollo propio)

Software de conducción

creador de sueños 3

(Grupo DZ de desarrollo propio)

creador de sueños 3

 (Grupo DZ de desarrollo propio)

Sistema automático de posicionamiento visual

Incluido

Incluido

Purificador de humo

Incluido

Incluido

Sistema de refrigeración

Incluido

Incluido

Fuente de alimentación

380 V CA/50 Hz/3 KW

380 V CA/50 Hz/3 KW

Tamaño (largo x ancho x alto) (mm)

940*1650*1720

940*1650*1720

Peso (kg)

Aproximadamente 1100 kg

Aproximadamente 1100 kg

Suministro de aire

0.4–0.6Mpa, interfaz Φ8

0.4–0.6Mpa, interfaz Φ8
