Máquina de corte por láser de precisión

Precision Laser Cutting Machine is a high-precision laser cutting equipment that is widely used in the manufacturing industry for its excellent performance and precise cutting capabilities. Especially in China, as an important R&D and application base for laser technology, China Precision Laser Cutting Machine has become the preferred equipment for the global manufacturing industry.

High Precision Fiber Laser Cutting Machine is the leader in the Precision Laser Cutting Machine series. It uses fiber laser technology, which has higher cutting accuracy and more stable performance. The fiber laser has better beam quality and more uniform energy distribution, making the cutting process more stable and the cutting quality better.

As High Precision Fiber Laser Cutting Machine Suppliers, we have strong R&D and production capabilities and can provide customized solutions according to customer needs. Our products are widely used in automobiles, aerospace, electronics, precision instruments and other fields, and have won widespread praise from customers.

Compartir a

Aplicación del producto

Objeto de aplicación

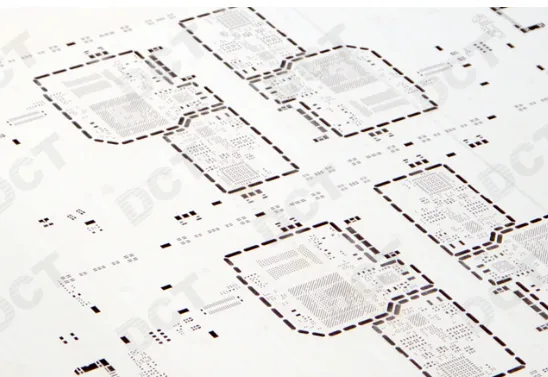

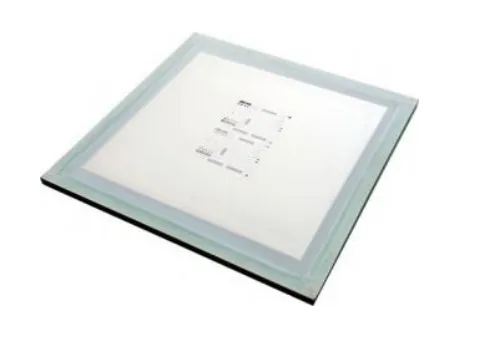

Corte preciso de metal/plantilla

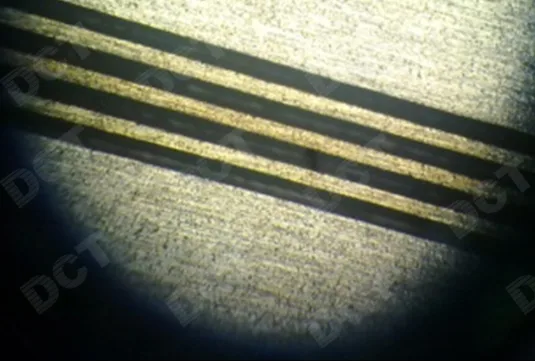

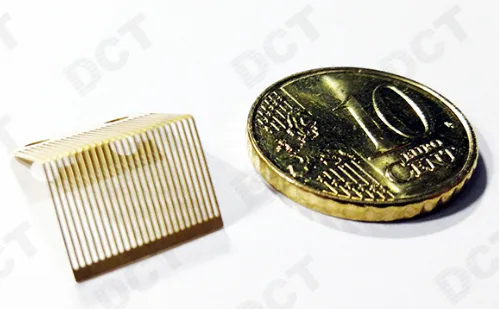

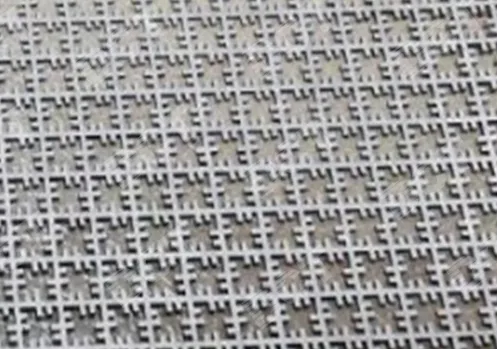

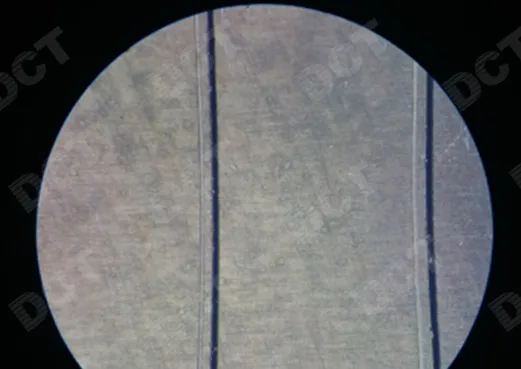

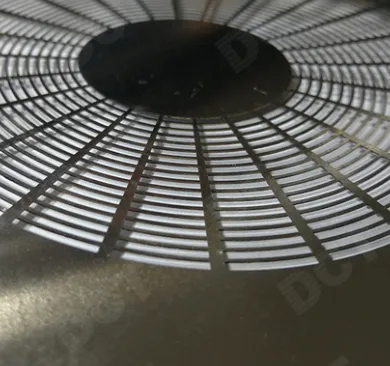

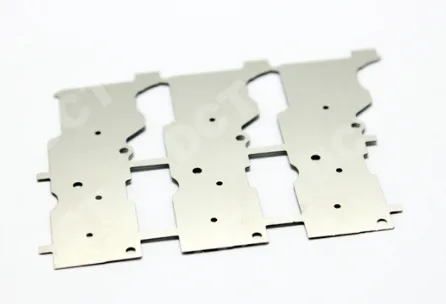

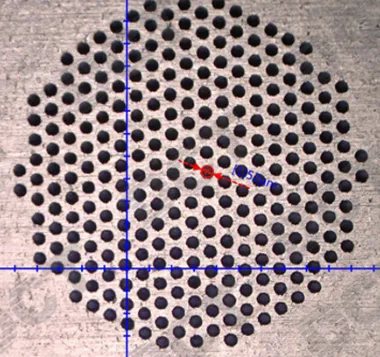

Materiales y efectos aplicados

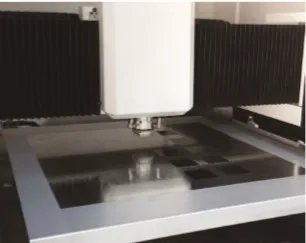

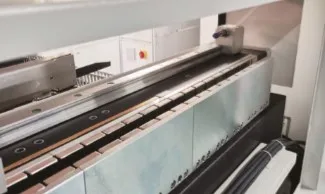

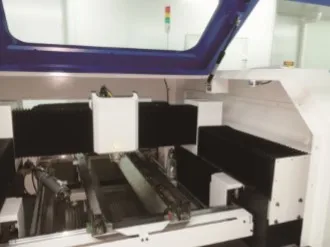

Estructura interna

Parámetros técnicos

Artículo

DirectLaser M3

DirectLaser M7

Parámetro

Estructura del equipo

Cabezal láser en movimiento, diseño de estructura de polvo cerrada

Nivel de seguridad

Láser Clase I

Fuente de alimentación de entrada

380 V CA/50 Hz

potencia consumida

Aprox. 3KW

Aprox. 3.5KW

Peso del equipo

< 2.000 kg

< 2,700KG

Fijación de chapa de acero

Montaje y sujeción automáticos del marco de malla

Nivele el marco de la red

Nivelación automática del marco neto

Sistema de control de movimiento

Controlador ACS

Resolución del eje X/Y

0,1 μm

Sistema de cámara

Configuración estándar

Computadora de control

Configuración estándar

Estructura del equipo

1713x1480x1585mm

L2020 x W5438 xH2083mm

cabeza láser

cabeza láser

Cabezal láser de fibra IPG de 200 W

método de enfriamiento

Enfriamiento

Ajuste de distancia focal

Ajuste automático completo

software

Software operativo

 Autodesarrollado

DreamCreator3

Manejo de datos

 Autodesarrollado

Plantilla CircuitCAM 7.5 PLUS

 Autodesarrollado

Plantilla CircuitCAM 7.5 PLUS

Sistema de movimiento

Plataforma de trabajo

Granito natural + estructura de acero

Método de conducción

Accionamiento doble de pórtico

motor impulsor

motor lineal

Precisión de transferencia

Rango de corte ±2 μm

Rendimiento de corte

Apertura mínima

30μm Depende del grosor del material

Velocidad cortante

Hasta 15.600 agujeros/h

Área de corte

600 mm x 800 mm

gas auxiliar

Oxígeno 8-10bar o aire comprimido 16bar

Hoja de acero más gruesa

1 mm

Opciones

purificador de humo

Módulo de marcado láser

 Opción

Módulo de molienda

 Opción

Módulo de inspección de esténcil

 Opción
