Máquina cortadora de rollo a pieza

Sistema de circuito óptico de escaneo digital completo, estructura completamente cerrada:
El control digital completo y el proceso de corrección preciso satisfacen las necesidades de alta frecuencia. El sistema de trayectoria de luz cerrada puede prevenir la contaminación por humo causada por el procesamiento láser. El sistema de carreteras ópticas de desarrollo propio de tecnología germano-china, a través de procedimientos de corrección precisos, puede cumplir con los más altos estándares de los requisitos del cliente.
Control completo de bucle cerrado del motor lineal, sistema de movimiento de doble accionamiento de pórtico de alta velocidad y alta precisión:
Conozca el modo de procesamiento de vuelo con mayor velocidad y mayor precisión:
Configuración de procesamiento de vuelo opcional para mejorar la velocidad y precisión del procesamiento.
Cumplir con los altos requisitos del sistema de posicionamiento coaxial CCD / CMOS:
El sistema de posicionamiento CCD / CMOS coaxial es opcional para una identificación de objetivos eficiente y precisa para garantizar una alta precisión y un posicionamiento rápido.

Compartir a

Aplicación del producto

Objeto de aplicación

Pi、IPM、FPC、LCP、EDUCACIÓN FÍSICA、FR4 etc.

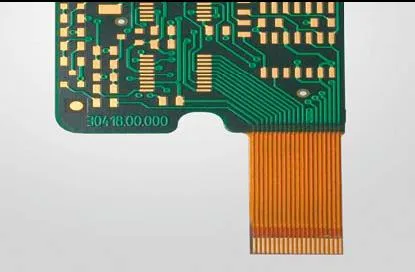

Materiales y efectos aplicados

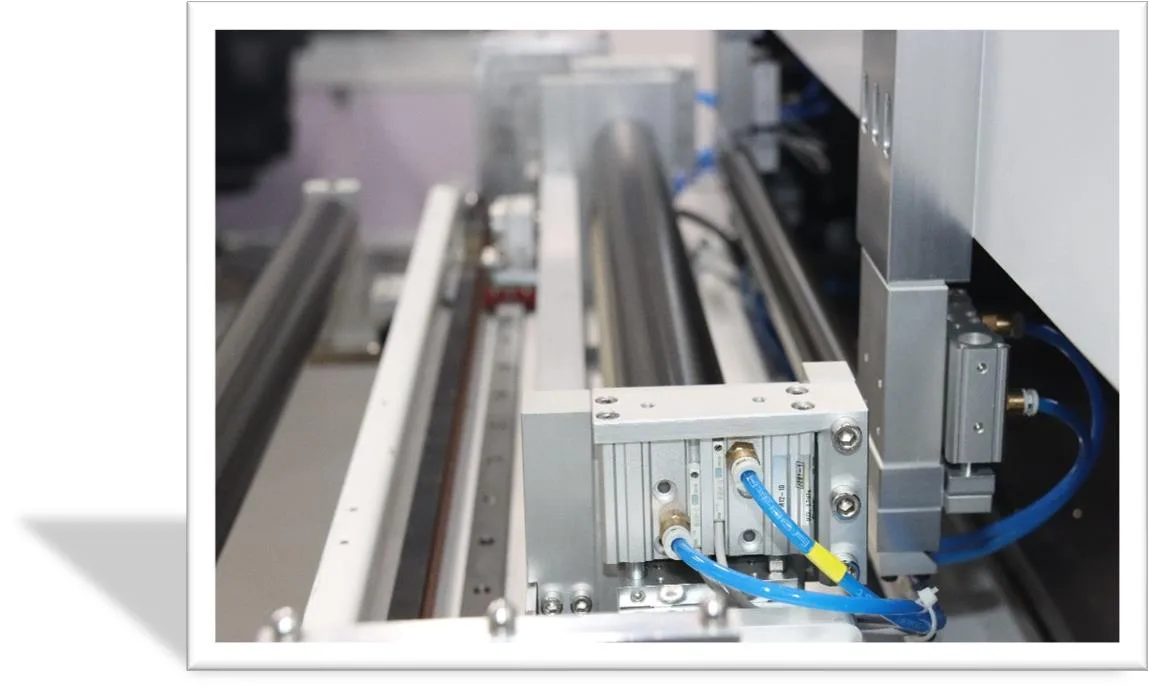

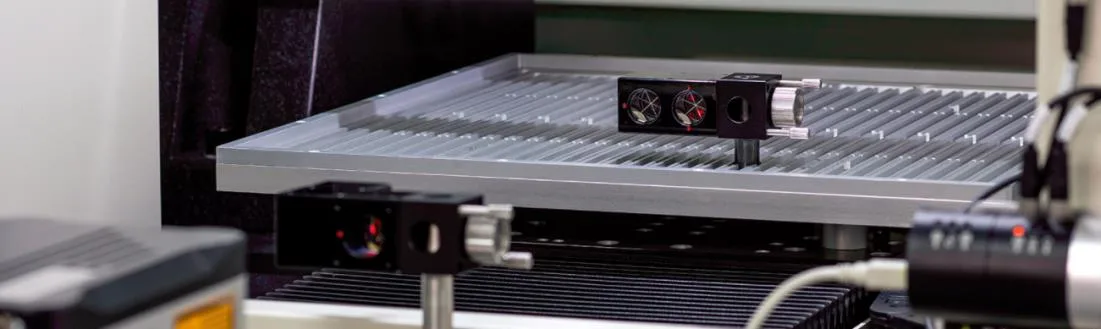

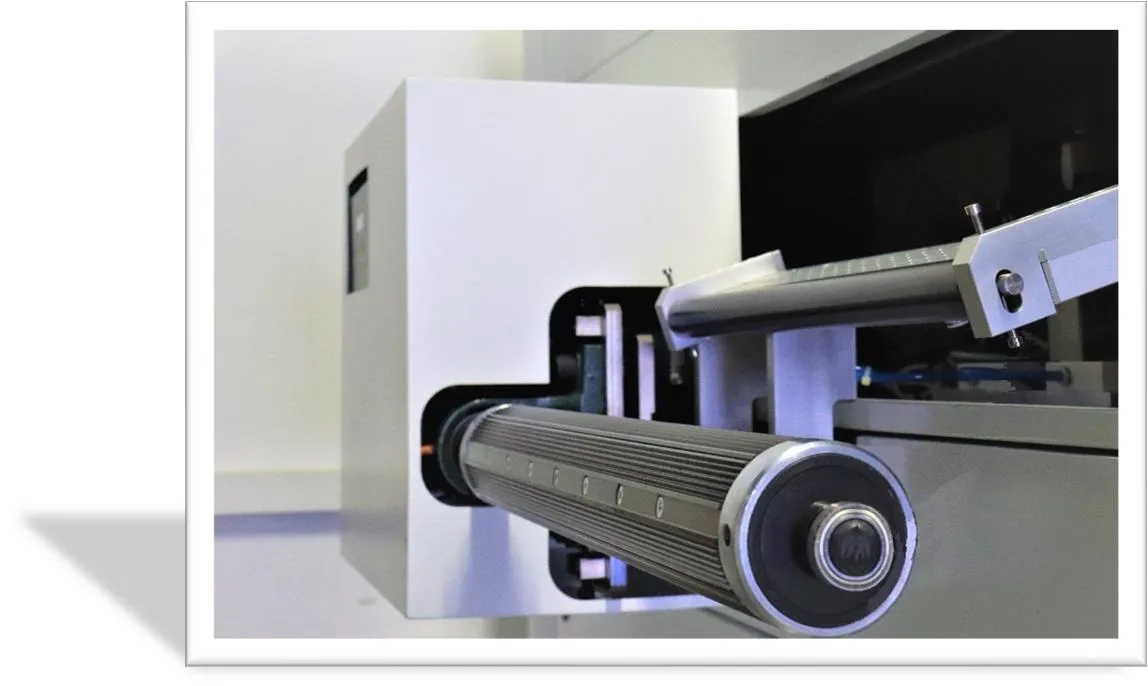

Estructura interna

Parámetros técnicos

Artículo	Serie R1	Serie R2
Área máxima de procesamiento	520600 mm/250600 mm*2 (rollos dobles)	520600 mm/250600 mm*2 (rollos dobles)
Precisión repetida	±3um	±2um
Precisión integral	30um	25um
Longitud de onda láser	Opción	Opción
Plataforma de equipos	máquina de mármol	máquina de mármol
Dimensión (ancho x alto x profundidad)	220015001750mm	154014601700mm
Peso	2500kg	2500kg
Sistema automático de carga y descarga	Procesamiento de rollo a rollo / rollo a hoja	Procesamiento de rollo a rollo / rollo a hoja
Sistema de orientación del objetivo de la cámara	SÍ	SÍ
Sistema de vacío industrial	SÍ	SÍ
Fuente	380V 50Hz	380V 50Hz
Temperatura	22 ℃ ± 2 ℃	22 ℃ ± 2 ℃

Diagrama de tamaño de estructura de contorno
