Применение продукта
Обнаружение реального 3D
4-сторонняя проекционная система с малым углом, в большей степени устраняющая окклюзию с небольшим интервалом
Прорывной алгоритм полос Мори для дальнейшего сокращения времени CT

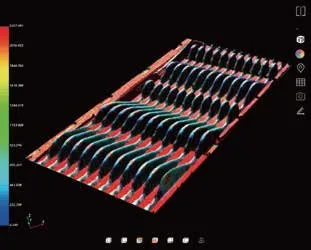

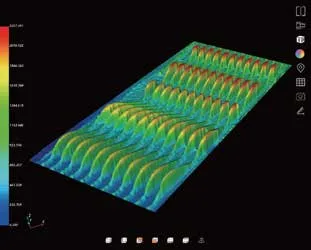

Эффекты 3D-изображения

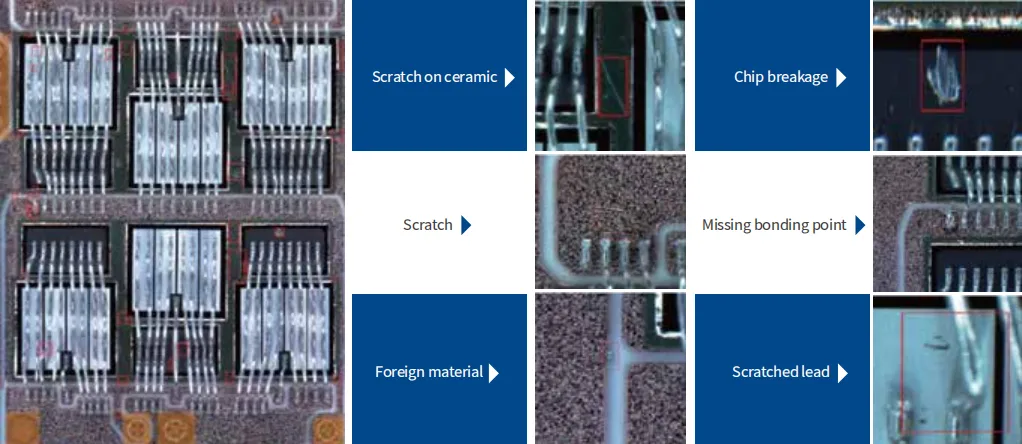

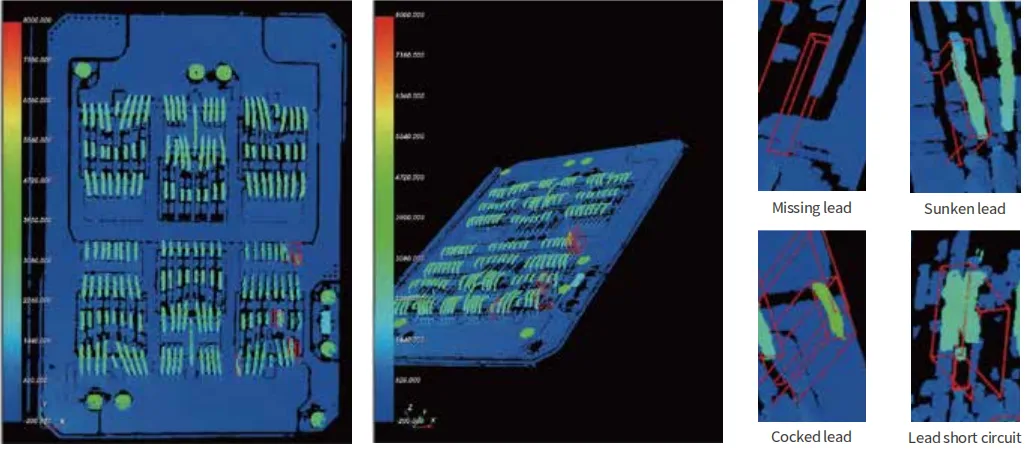

3D + AI Обнаруживаемые дефекты


Технические параметры
Ряд | Альфа IGBT-3D | ||
Тип |
| Односторонний однорельсовый | Односторонняя двухрельсовая |
Визуальная система | визуализация | 1200 Вт, 2500 Вт (опционально) | |
Коэффициент разрешения | 5ум/10ум/15ум | ||
Размер поля зрения | 20*15 мм, 40*30 мм, 60*45 мм | ||
Скорость | 10см2/с 30см2/с 67,5см2/с | ||
проектор | 4-полосный DLP-проектор | ||
Механизм движения | Точность | ±1 мкм | |
XY-движение | Серводвигатель переменного тока | ||
Направление | Влево-вправо или вправо-влево | ||
Высота рельса | 900±30мм | ||
Аппаратное обеспечение | Источник питания | AC220V | |
Власть | 3кВт | ||
Давление воздуха | 0,4–0,6 МПа | ||
Масса | 850–900 кг | ||
Размер оборудования | В1156*Д1700*В1640мм | ||
Проверка спецификаций | Размер печатной платы | С510*И460мм | |
Контрольная высота | Может измерять высоту детали до 20 мм | ||
Дополнительная функция | Искусственный интеллект | Учебный центр обработки данных ИИ | |
Вспомогательные функции | Удаленное централизованное повторное рассмотрение, считывание штрих-кода, идентификация OCR | ||
Пункт проверки | Содержание | Керамическая царапина Царапать Инородный материал поломка стружки Отсутствует точка соединения Поцарапанный свинец Отсутствует лид Затонувший свинец Взведенный свинец Короткое замыкание проводов |

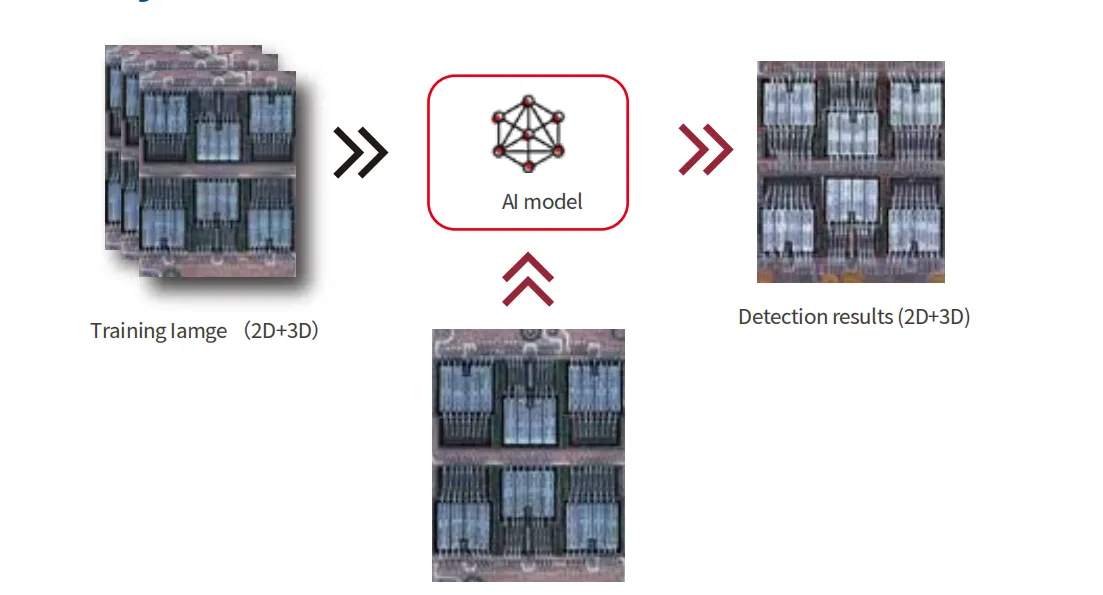

Система обнаружения ИИ
