Product Details
Advantage
1、Tương tác giữa người và máy tính thuận tiện
- Engineer: Drag and drop, shortcut key, input as little as possible.
- Operator: shortcut key, mouse operation as little as possible.
2、Perfect SPC system
- The feature-rich SPC system supports multi-dimensional statistical analysis of test data.
- Support the export of multiple data formats to meet the daily reporting needs of the factory.
3、Truy xuất nguồn gốc dữ liệu toàn chuỗi
- Hình ảnh toàn bộ bảng, lưu giữ hoàn toàn các kết quả phát hiện.
- It can be traced through barcode and 100% reproduce the detection status at that time.
4、Tích hợp biên đám mây
- Mature cloud edge integration solution, can help factories realize multi-factory equipment interconnection, data exchange, real-time remote tracking of production status, reduce operation and maintenance costs, andimprove management efficiency.

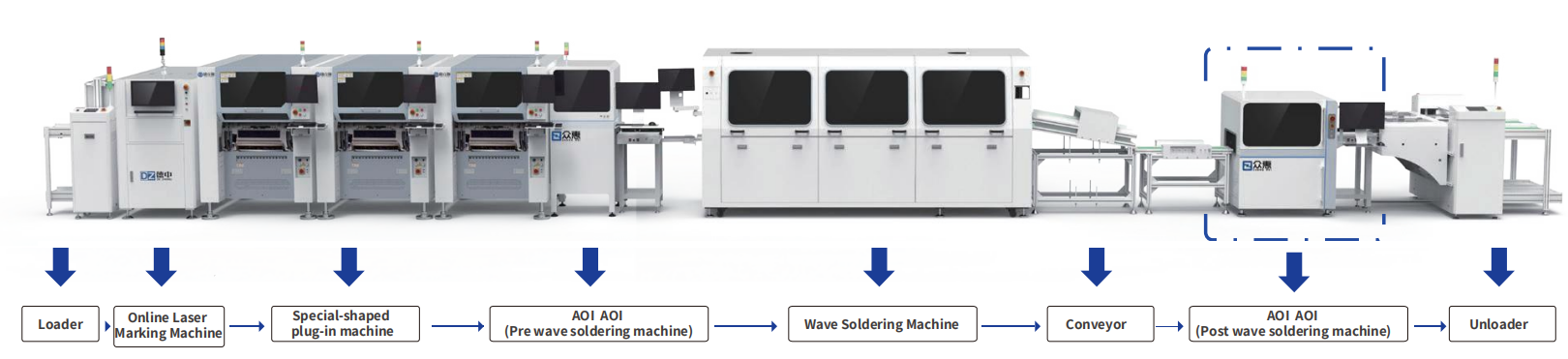

Line Position

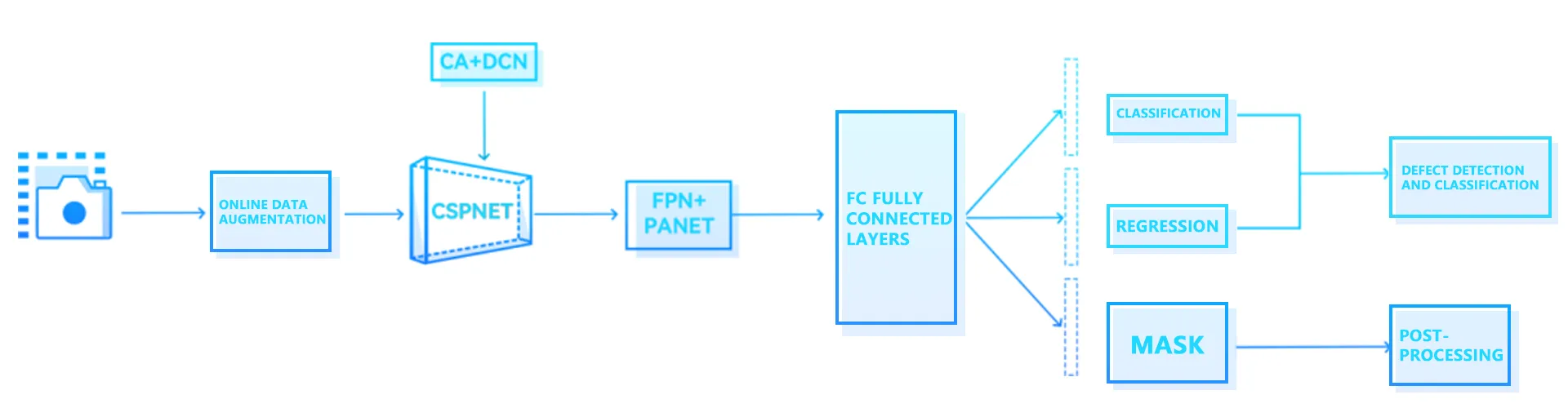

AI algorithm, Minimalist programming
Combining the successful experience of image defect detection and classification in the extensive semiconductor industry, Zhonghui model which is deep learning neural network, can be compatible with the morphological changes of solder points,by training massive PCBA defect data.
It can automatically identify devices / solder positions and defect types and solve the problems of complex traditional AOI operation, long debugging time, high miscalculation, and poor consistency of personnel operation.
High detection, Low misjudgment
Self-developed in-depth learning training platform can regularly collect production line production data, so that AI model can continuously learn incrementally.
The equipment can always maintain high detection and low misjudgment, and ensure the continuous normal production of the factory.
Refined defect classification
The leading in-depth learning target detection model can solve the problem of only OK/NG rough classification in traditional algorithms by accurately locating defect locations and accurately classifying defects.
Achieve the effect of very little manual re-judgment and help the factory to save manpower.
Các thông số kỹ thuật
Mục | Alpha Z510-D | |

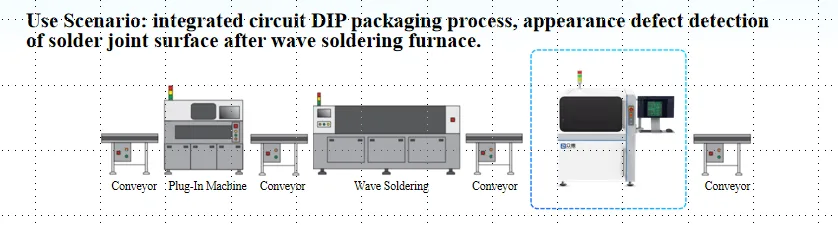

Sử dụng kịch bản | phát hiện cảnh | Trực tuyến, phát hiện bề mặt điểm hàn sau lò hàn sóng |
Hệ thống phần mềm | Hệ điều hành | WIN10（x64） |
Các bài kiểm tra | Đoản mạch, rò rỉ đồng, mất chốt, thiếu bộ phận, lỗ kim, thiếu thiếc, v.v. | |
Đặc trưng | Thuật toán học sâu, lập trình nhanh, đào tạo mô hình tùy chỉnh, điều khiển từ xa, v.v. | |
hình ảnh trực quan | Máy ảnh | Camera mảng vùng màu tốc độ cao ≥ 5 triệu pixel |
ống kính máy ảnh | Ống kính có độ chính xác cao 15/20 μm | |
Nguồn sáng | Nguồn sáng vòng tích hợp RGB hoặc RGB W | |
trường nhìn | 36mm×30mm – 60mm×45mm; | |
chế độ ảnh | Bắn bay, 0,1S/FOV | |
Thông số kỹ thuật phần cứng | Máy tính điều khiển công nghiệp | GPU: Đồ họa rời hiệu suất cao CPU: Bộ xử lý hiệu năng cao Bộ nhớ: 16G Đĩa: SSD + đĩa cứng cơ Card mạng: cổng mạng gigabit độc lập |
Công nhân khai thác mỏ | Màn hình LCD 22,5 inch | |
cơ chế di chuyển | Hướng dẫn tuyến tính + vít me có độ chính xác cao + động cơ servo | |
Những yêu cầu về môi trường | Nhiệt độ: -10 ~ 60℃ Độ ẩm: 30% -90% RH Áp suất không khí: 0,4 ~ 0,6MPa | |
Cân nặng | 750Kg | |
Kích thước | L:1060mm ×R:1050mm ×H:1300mm | |
Nguồn năng lượng | Điện áp đầu vào: AC220V, điện áp điều khiển: AC220V, DC24/36V | |
Truyền thông ngược dòng và hạ lưu | Chế độ giao diện SMEMA tiêu chuẩn | |
Hiệu suất thiết bị | phạm vi kiểm tra | 50mm×50mm—510mm×510mm |
chiều cao thành phần | Trên 120mm, dưới 40mm | |
Chiều cao của dây chuyền sản xuất | 750mm ± 25mm, có đệm chặn phù hợp với dây chuyền sản xuất 750-950mm | |
Tốc độ tối đa | 800mm/giây |
Sử dụng kịch bản
