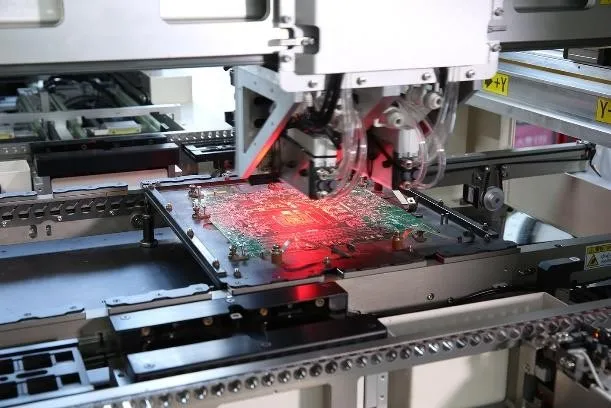

Автоматическая вставная машина специальной формы

Высокий уровень безопасности – индукционный контроль доступа и защитный замок.
Высокая скорость – трехступенчатая рельсовая система, независимый блок управления приводом.
Высокая точность — инкапсулируйте алгоритм картирования, превзойдите все PIN-коды и расчеты, общую оценку.
Высокая стабильность — литье рамы представляет собой интегрированную модульную конструкцию с высокой стабильностью.
Механическая стандартизация — перед отгрузкой сделайте поправку на точность, особенно для осей X, Y, Z и R, чтобы обеспечить стандартизацию оборудования.
Интеллектуализация — характеристики компонентов, размер питателя, размер заголовка корма и другая информация регистрируются в базе данных.

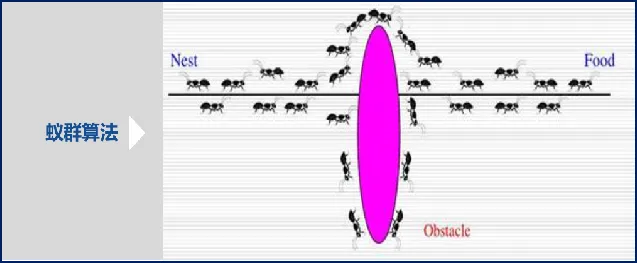

Алгоритм группы муравьев. Путь надстройки оптимален: улучшенный алгоритм колонии муравьев рекомендует оптимальный путь.
Система подачи – различные решения для подачи и гибкая конфигурация

Поделиться с

Применение продукта

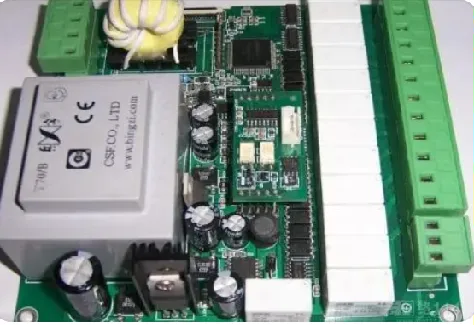

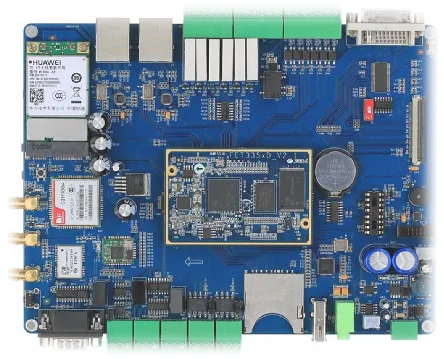

Объект приложения

Automatic Special-shaped Plug-in Machine is a new type of mechanical equipment, which occupies an important position in the rapidly developing field of automated production.
It is mainly used to accurately install various special-shaped components (such as capacitors, inductors, connectors, etc.) on PCBA (Printed Circuit Board Assembly) in a motor-integrated manner. This equipment greatly improves production efficiency and product quality and reduces labor costs through highly automated operation. It is an indispensable and important equipment in the modern electronic manufacturing industry.

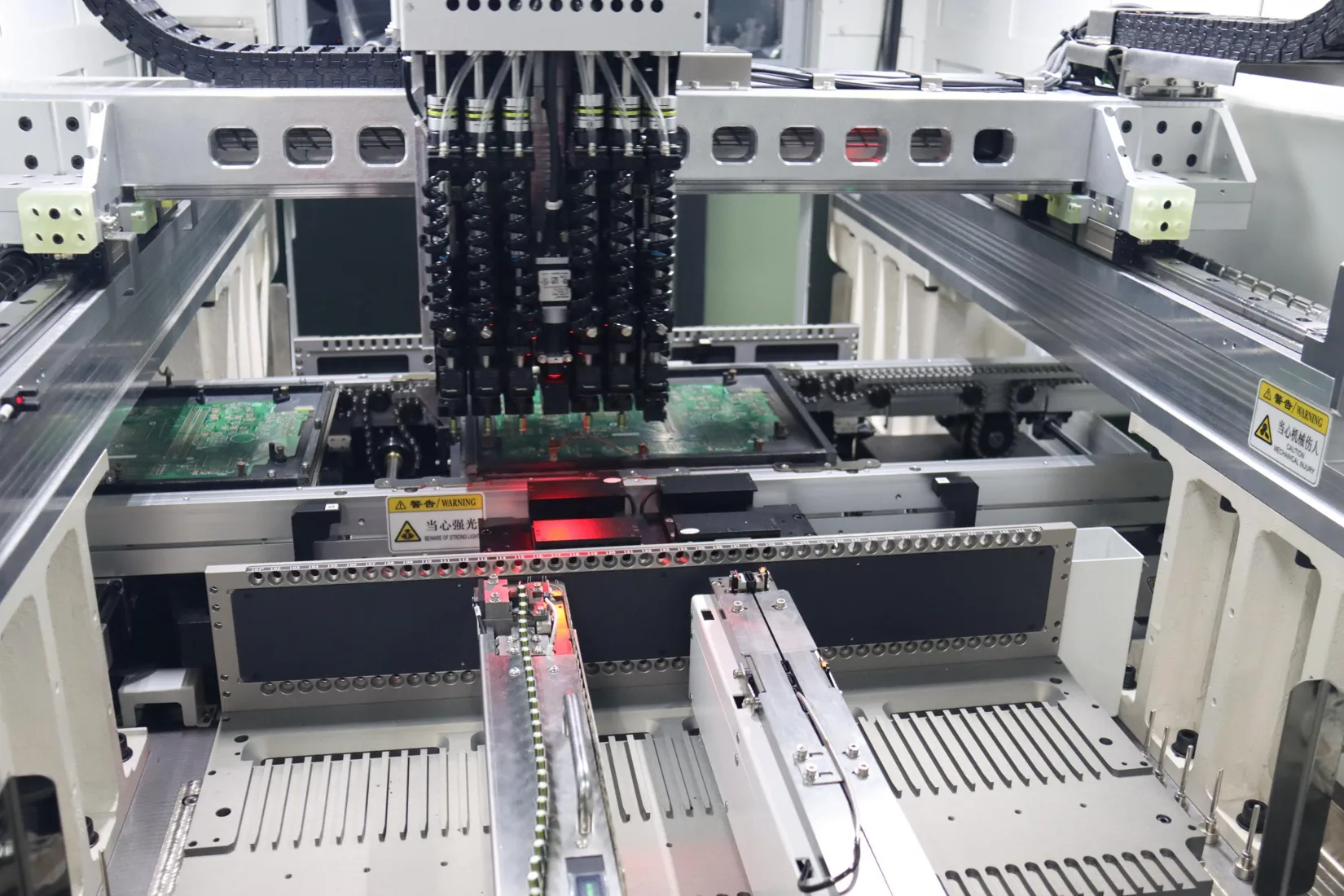

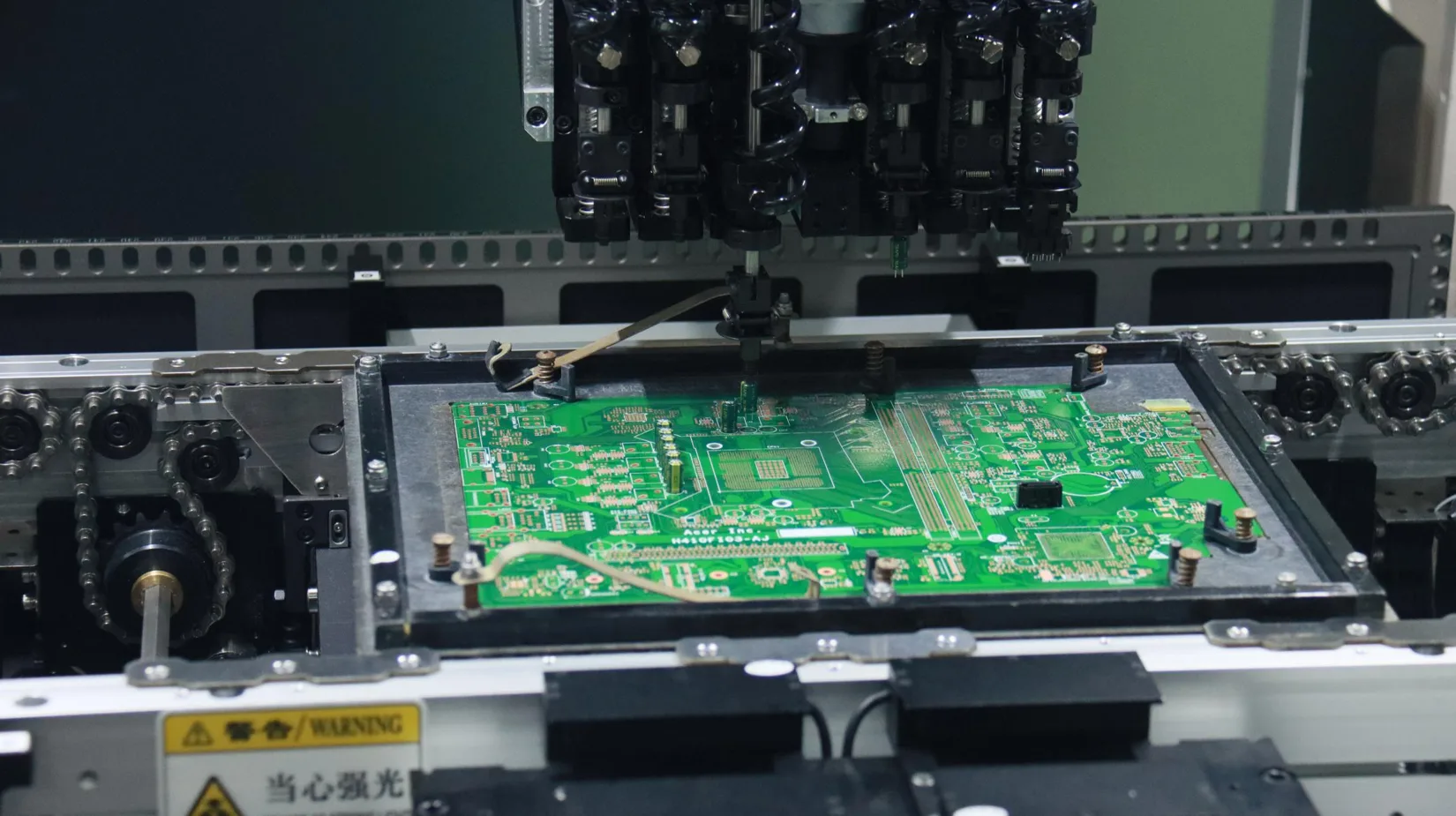

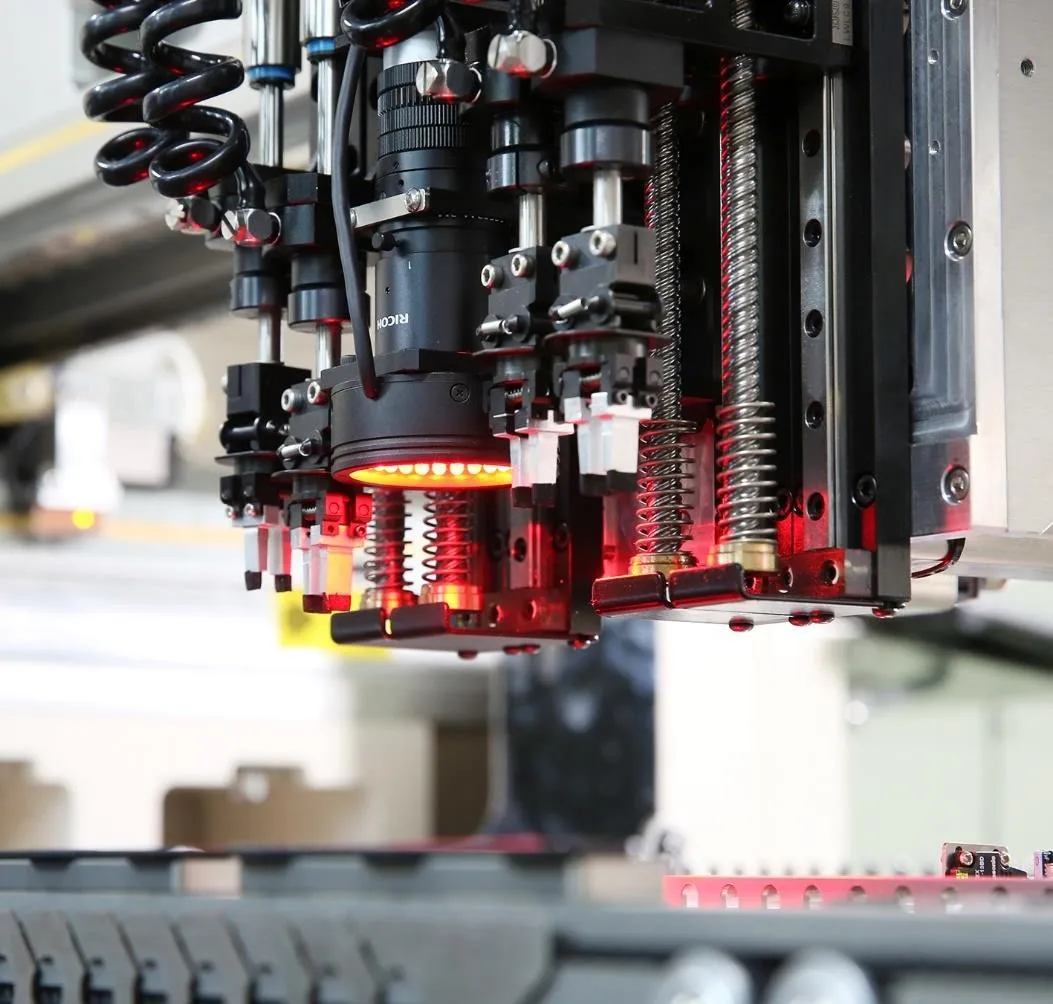

Внутренняя структура

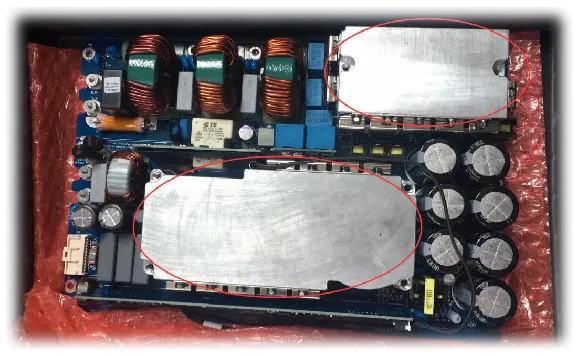

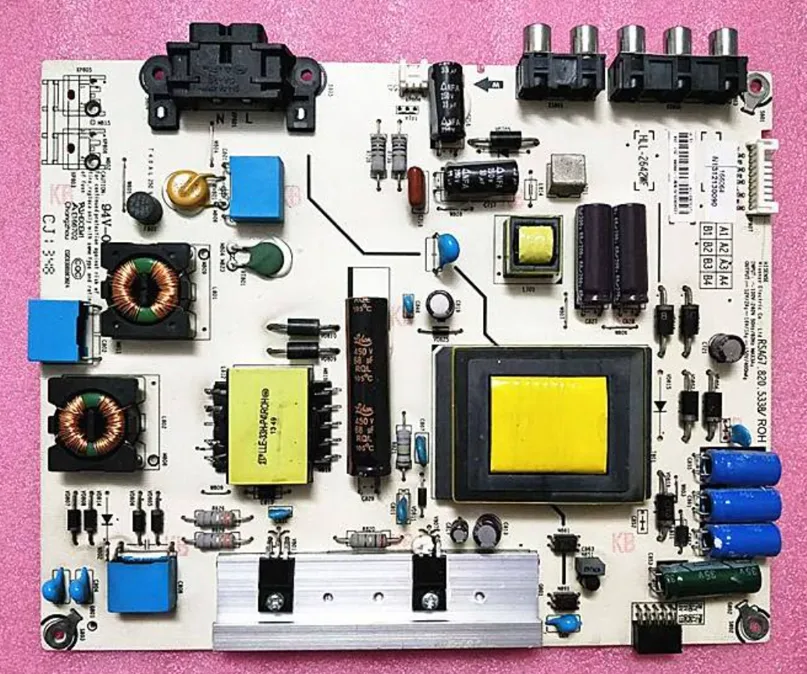

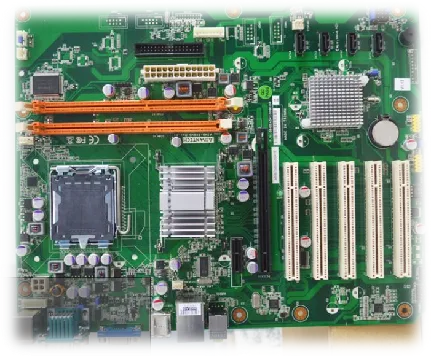

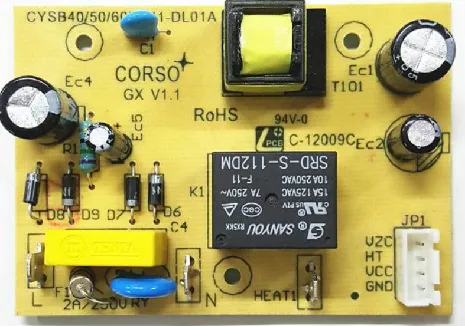

После обработки

Технические параметры

Элемент	Экономический ВАИ-U4	Стандарт ВАИ-U6	Высокоскоростной ВЫИГРЫШ-C8
Плагин скорость	Среднее значение: 0,9 с/шт.; Самый быстрый: 0,45 с/шт.	Среднее значение: 0,9 с/шт.; Самый быстрый: 0,45 с/шт.	Среднее значение: 0,6 с/шт.; Самый быстрый: 0,3 с/шт.
Плагин точность	±0,030 мм	±0,025 мм	±0,025 мм
Вставной головной номер	4 прецизионные вставные головки	6 прецизионных вставных головок	8 прецизионных вставных головок
Вождение	Серводвигатель	Серводвигатель	линейный двигатель
Структура передачи	Трехраздельный
Размер печатной платы (Д * Ш)	7550мм–410400мм	7550мм–410360мм	7550мм–700510мм
Вес печатной платы	Стандарт: ≤2 кг (содержит приспособления) Опционально: ≤ 10 кг (содержит приспособления)
Максимальный размер компонентов	3925мм–15025мм 5040мм–15040мм
Максимальная высота компонентов	55мм
Визуальная система	Верхняя камера: 1 шт. Нижняя камера: 2 шт.
Количество фидера	МАКС.10 (ПЕРЕДНЯЯ 5+ ЗАДНЯЯ 5)	МАКС.16 (ПЕРЕДНЯЯ 8+ ЗАДНЯЯ 8)	МАКС.24 (ПЕРЕДНИЕ 12+ ЗАДНИЕ 12)
Расход воздуха	ПРИБЛИЗИТЕЛЬНО 187НЛ/МИН	ПРИБЛИЗИТЕЛЬНО 280НЛ/МИН	ПРИБЛИЗИТЕЛЬНО 370НЛ/МИН
Входное питание	Однофазный 220+ PE, 50/60 Гц	Однофазный 220+ PE, 50/60 Гц	Трехфазный 380+ ПЭ, 50/60 Гц
Операционная система	Интеллектуальное программное обеспечение ОС WIN 7
Подача воздуха	0,55 ~ 0,7 МПа (5,6 ~ 7,1 кг/см²)
Масса	ПРИБЛИЗИТЕЛЬНО 1800 кг	ПРИБЛИЗИТЕЛЬНО 2100 кг	ПРИБЛИЗИТЕЛЬНО 2300 кг
Размер (Д * Ш * В)	975мм1690мм1650мм	1220мм1690мм1650мм	1590мм2090мм1650мм

Оптимизация муравьиной колонии / Тип кормушки
