Лазерный сверлильный станок

The working principle of the Laser Drilling Machine is to instantly heat the material with a high-energy laser beam to achieve precise drilling operations. CNC Laser Drilling Machine, as a type of laser drilling machine, particularly emphasizes its CNC processing capabilities. The application of CNC technology enables laser drilling machines to achieve precise control of the processing process and meet the processing needs of complex shapes and fine structures. In China, the development of Laser Drilling Machine has also achieved remarkable results. Laser Drilling Machine China has formed a relatively complete industrial chain and technology system, and a number of outstanding companies with independent intellectual property rights and core competitiveness have emerged. Through continuous innovation and research and development, these companies have promoted the continuous advancement and application expansion of laser drilling machine technology.

It is particularly worth mentioning that PCB Laser Drilling Machines are increasingly used in the electronics manufacturing industry. They can meet the high-precision and high-efficiency drilling requirements in the PCB manufacturing process, providing strong support for the production and research and development of electronic products. With the rapid development of the electronics industry, the market prospects for PCB laser drilling machines are very broad.

Поделиться с

Применение продукта

Объект приложения

FPC, FPC и комбинированная пластина для печатных плат, сверление печатных плат (сквозное отверстие/глухое отверстие) и т. д.

Прикладные материалы

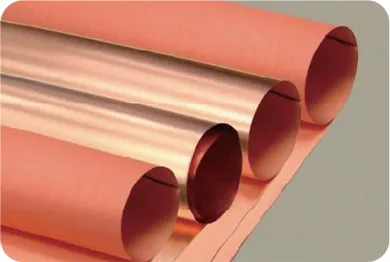

Медная фольга
ЛКП

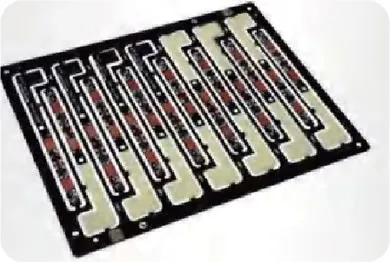

ИМБ/ПИ

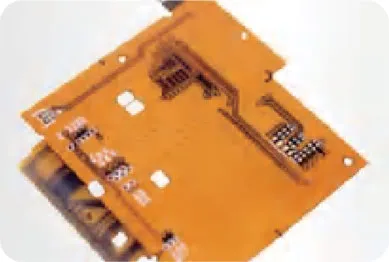

FR4

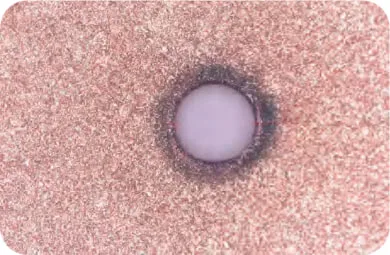

После обработки

Технические параметры

Элемент

Сстандартная конфигурация

ппараметры

Параметры оборудования

Модель №.

Д6

Описание

Наносекундный (УФ) бурильщик

Тип лазера

УФ

Количество лазерных головок

1 шт.

Мощность лазера

20 Вт (30 Вт опционально)

Длина волны лазера

355 нм

Частота импульсов

100 кГц

Размер пятна

20-25ум

Точность позиционирования оси X/Y

5 мкм

Точность повторного позиционирования X/Y

2 мкм

Точность резки продуктов

20 мкм

Минимальная ширина линии реза

25 мкм

Обработка широколазерная

580*650мм

Конфигурация лазера

Лазерный бренд

Спектральная физика

гальванометр

Сканлаб

Объектив

355 нм, фокусное расстояние 100 мм

Обнаружение мощности лазера

Необязательный

ПЗС

конфигурация зрения

марка ПЗС

Зарубежный бренд

Количество ПЗС

1

Поле зрения ПЗС

5,5*4 мм

Точность позиционирования ПЗС

5 мкм

Определить целевую графику

Крест/круг и т.д.

Программное обеспечение и другое

Рабочая Температура

22±2 ℃

Размеры (Ш*Д*В)

1850*1760*2320мм

(включая трехцветный свет)

Власть

3,5 кВт

Автоматическая обработка

Рулонная погрузка и разгрузка

Программное обеспечение для обработки данных

CircuitCAM 7

Программное обеспечение для бурения

Dreamcreator

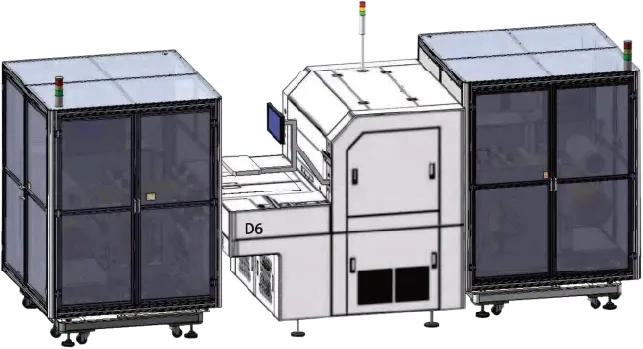

Диаграмма размера контура структуры
