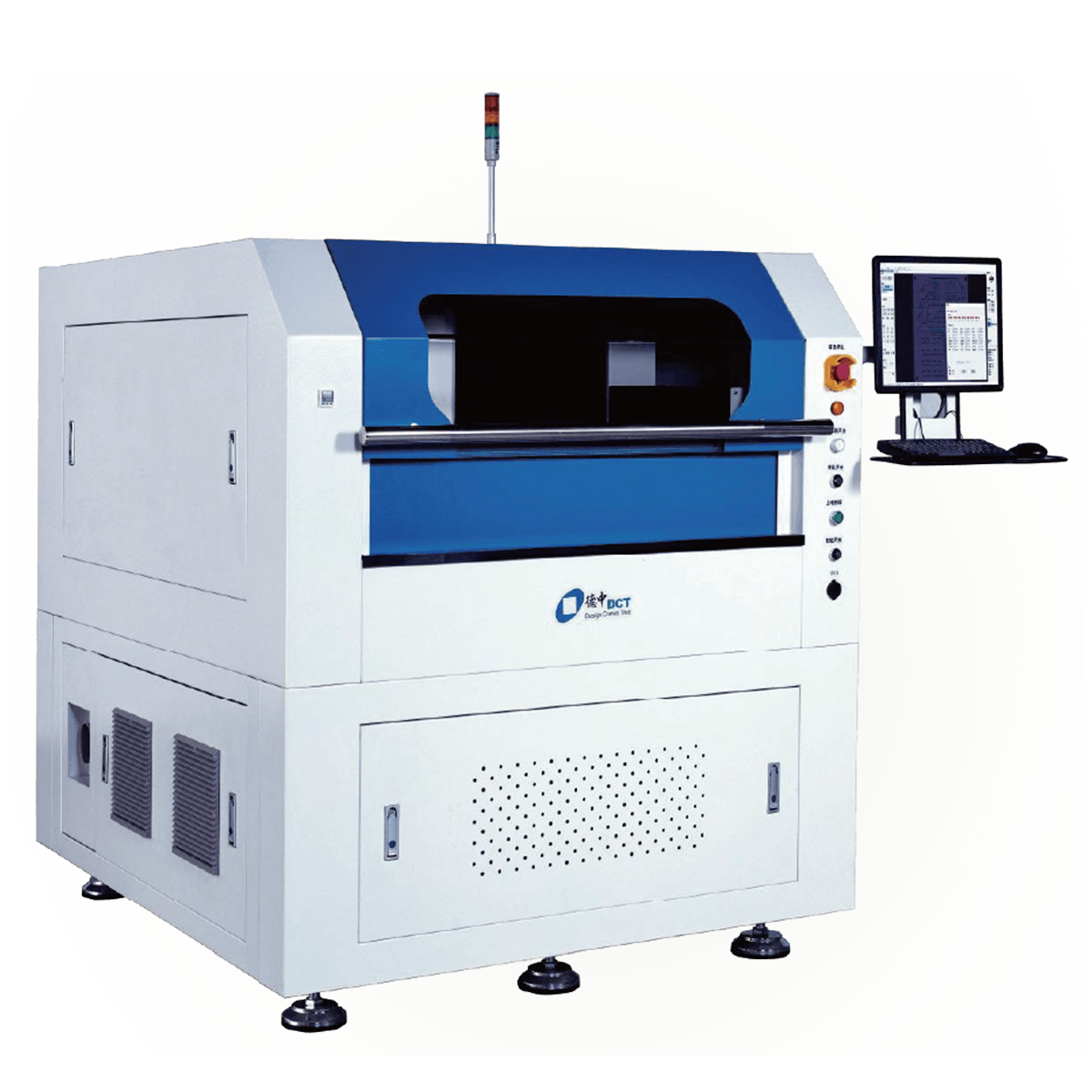

Лазерная машина для контроля трафаретов

  • Программное обеспечение для обработки данных собственной разработки DZ group CirCuitCam 7
  • Программное обеспечение DZ group собственной разработки DreamCreaTor 3
  •  Автоматическое определение площади, положения, инородного тела, наличия отверстий и натяжения.
  • Высокая точность обнаружения и большая дальность обнаружения.
  •  Импорт данных GERBER, модульная структура данных и немедленное обнаружение и просмотр результатов в течение 2–3 минут.
  •  Измерив размер отверстия трафарета, положение и другие параметры, установите диапазон погрешности и сравните с эталонным значением.
  • Является ли он квалифицированным.
  •  Простое и легкое управление.
  • Обнаружение дефектов отверстия, таких как отклонение раскрытия, точность раскрытия, форма, пористость, менее пористость, погрешность площади, заусенцы на кромках и т. д.
  • Контроль толщины трафарета и гладкости стенок отверстия.

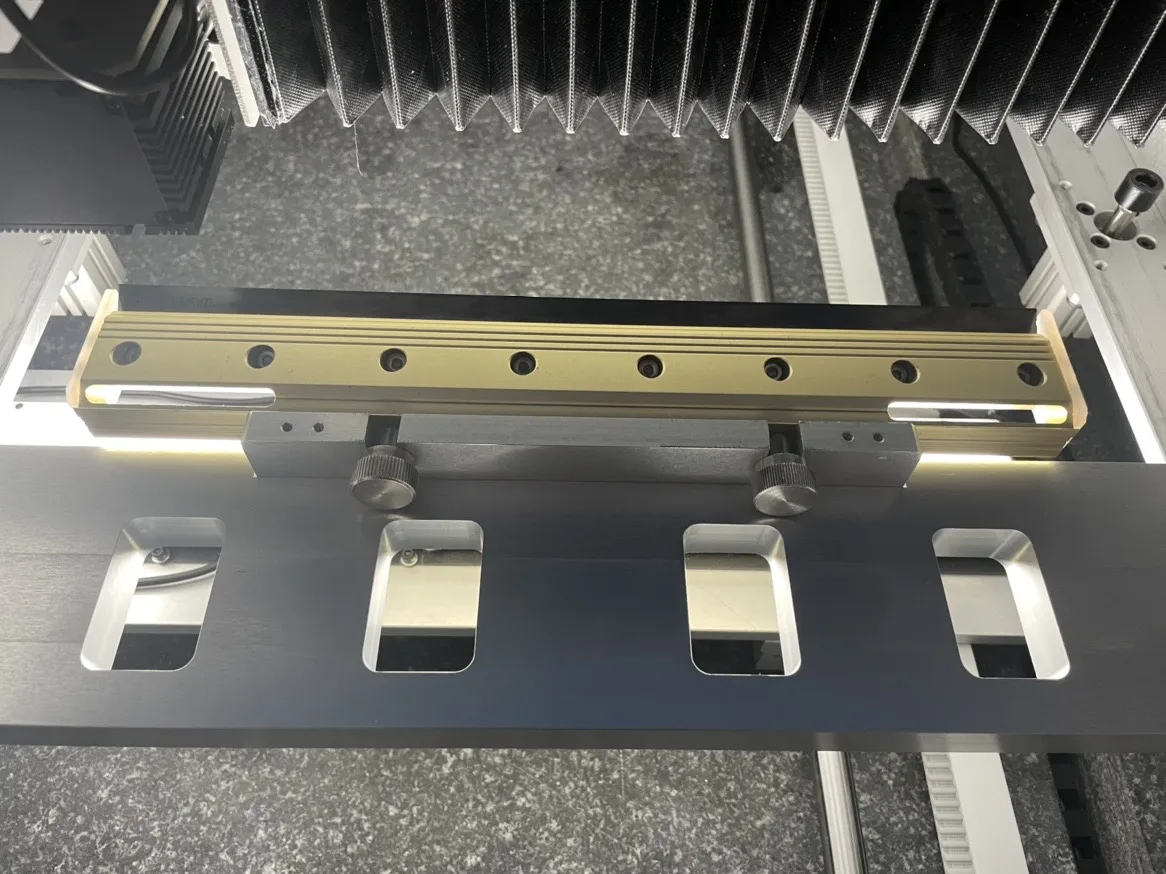

  •  Обнаружение деформации ракеля
Поделиться с

Применение продукта

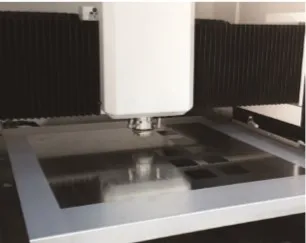

Зона печати (тестовая зона)

Внутренний размер сетчатой рамы минус 220 мм. Например: 736 * 736. Фактическая площадь печати составляет 510 мм * 489 мм.

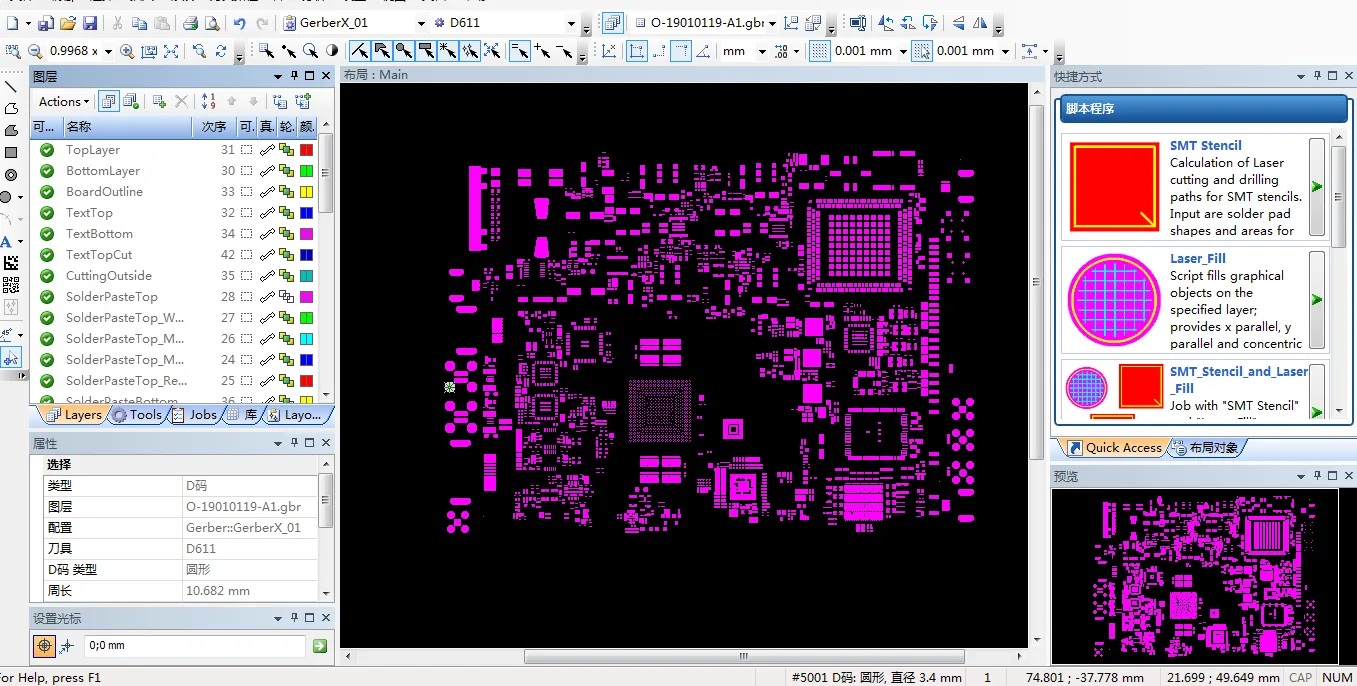

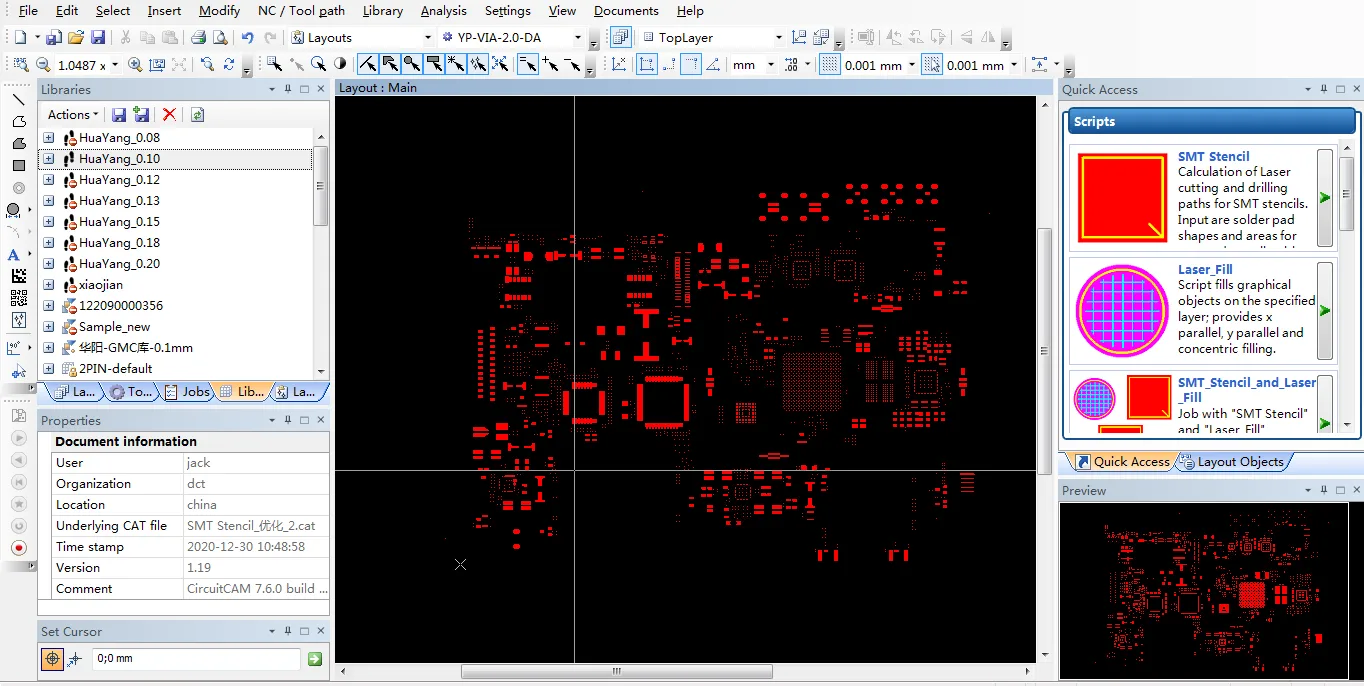

Программное обеспечение собственной разработки для обработки данных (Пользовательский интерфейс CicuitCAM7 Pro)

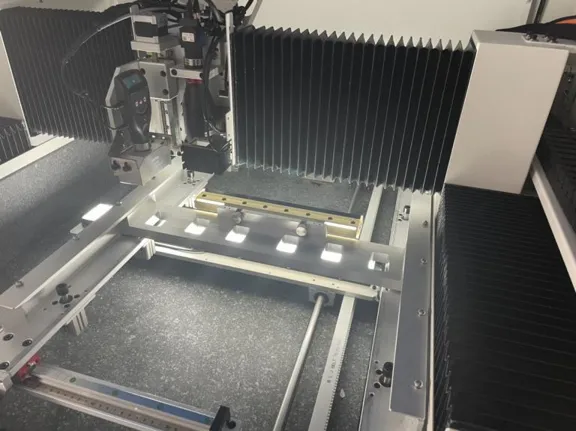

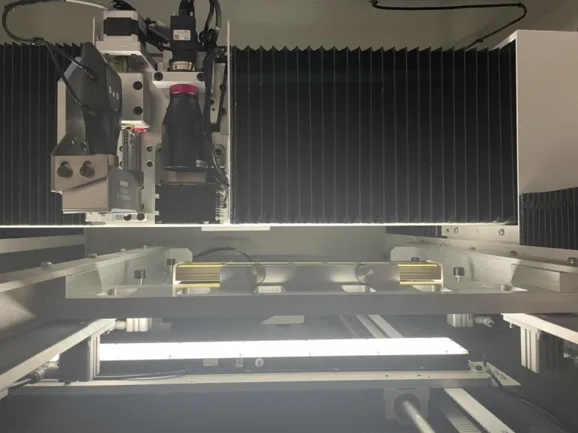

Внутренняя структура

Технические параметры

Нет.

Описание

Трафаретная инспекционная машина C700

1

Пункт проверки

Площадь открытия, расположение, смещение, размер, иностранные материалы

Заусенец, блокирующее отверстие, пористость и проверка натяжения

2

Время осмотра

50 с (130 мм * 100 мм, стандарт, данные: 25122 отверстия)

3

Точность измерения площади открытия

Gage R&R <5,0% (Фактическое измерение ниже G&R≤1~2%)

4

Точность измерения положения секции открытия

±10 мкм (настраиваемый)

5

Точность механизма передачи

Повторяющаяся система Sevo ±5 мкм (разрешение: 0,5 мкм)

6

Обнаружение напряжения

±0,1 Н/см, диапазон натяжения 0~50 Н/см

7

ПЗС-камера

12 миллионов пикселей (стандарт) 20 миллионов пикселей (опция)

8

Объектив

 Двойной телецентрический объектив

9

Осветительные приборы

Специальный белый светодиодный источник света (длинный источник света)

10

Коэффициент разрешения

По умолчанию: 7,2 мкм

11

поле зрения

24мм*18мм

12

Система вождения

Линейное движение

13

Платформа

Мраморная платформа

14

Область сканирования

550мм*550мм

15

Размер сетки трафарета

250*250мм~736*736мм

16

СПК

Открытие позиции, площадь, размер, анализ данных SPC, сводный отчет

17

Ввод файла Gerber

РС-274, РС-274Х

18

Автономное программирование

Его можно просмотреть с помощью автономного программирования

19

Требования к входной мощности

220 В, 1Φ, 50/60 Гц, потребляемая мощность: 2000 Вт

20

Размер машины

1327*1266*1500 (длина*ширина*высота) без трехцветных ламп

21

Входная подача воздуха

0,4~0,6 МПа

22

Вес машины

1000 кг

23

Отслеживаемость данных

Автоматическое сохранение всех данных обнаружения

24

Функция сравнения

Функция сравнения данных предыдущего и нового трафаретов

25

Генерация отчета

Автоматически создавать отчеты об обнаружении

26

МЧС

Да

27

3D контроль толщины

Вариант

28

Осмотр ракеля

Вариант
