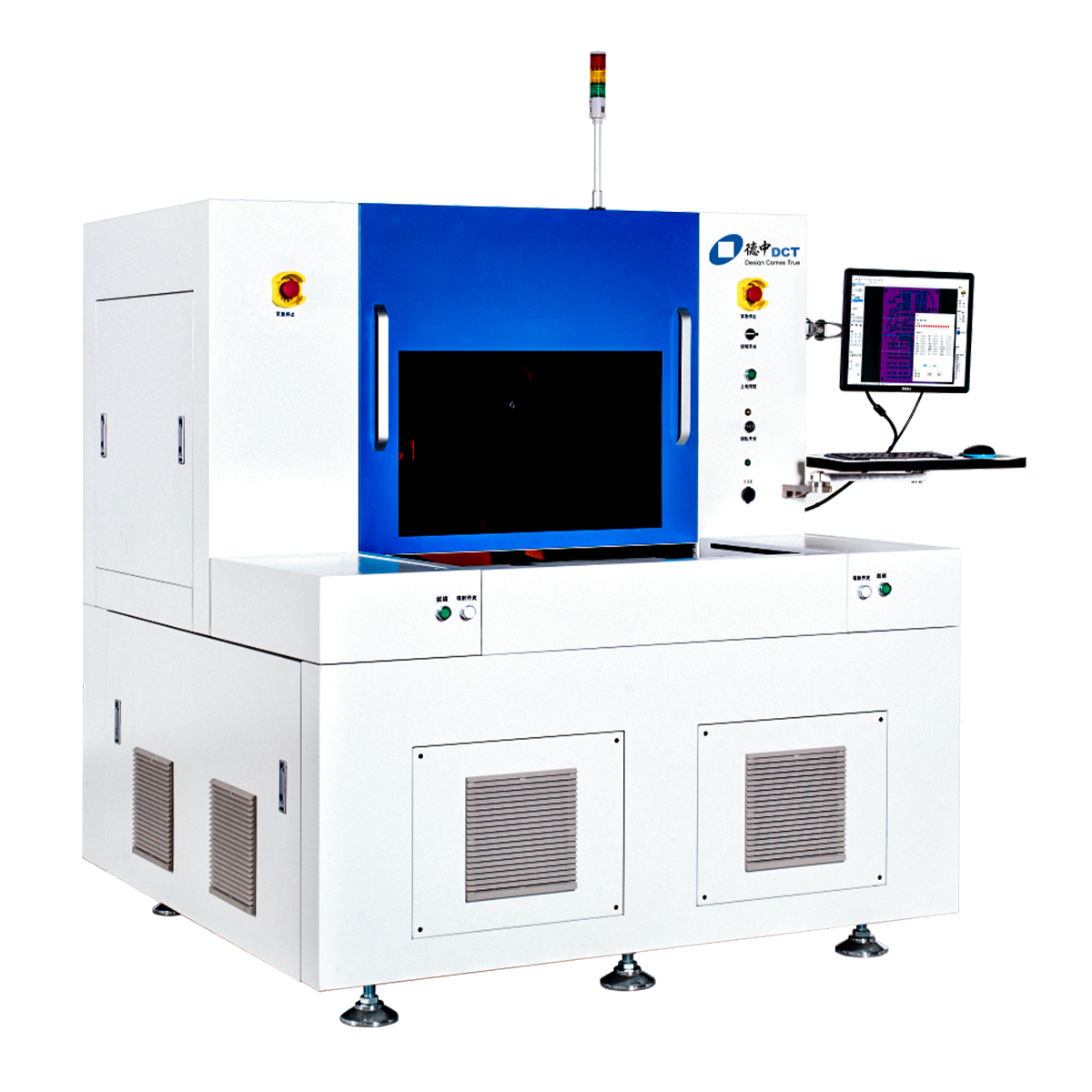

Керамический сверлильный станок

Ceramic Drilling Machine brings efficient and precise solutions to the processing of ceramic materials by combining advanced mechanical design and cutting technology. This machine has powerful functions and a relatively long life. It is particularly durable, mainly because the key components of this equipment have been specially processed and optimized to ensure that the equipment remains stable during operation, greatly reducing maintenance costs and downtime, and ensuring factory-generated efficiency

High-power Ceramic Drilling Machine is a special batch of this type of equipment. It has high power output, which enables stable cutting speed and accuracy when processing high-hardness materials such as ceramics. Whether it is processing round holes or special-shaped holes, it can handle it easily, ensuring that the edges of the holes are smooth and have no jagged lines, and the double-sided lines are accurately aligned. This excellent processing capability has broad application prospects in the field of ceramic material processing.

Поделиться с

Применение продукта

Почему стоит выбрать керамический лазер

Керамика является важным сырьем в микро- и прецизионной приборостроении, например, при производстве электронных компонентов, она незаменима. Растет спрос на сырье, требующее более высокой твердости и термической стабильности. По мере увеличения твердости керамики они становятся более хрупкими, поэтому их трудно обрабатывать традиционными методами обработки. Во избежание ослабления деталей из-за трещин и напряжений в механических процессах необходима низкая скорость. Матрица быстро изнашивается и в большинстве случаев требует утомительной последующей работы. По сравнению с этим лазерная обработка имеет очевидные преимущества.

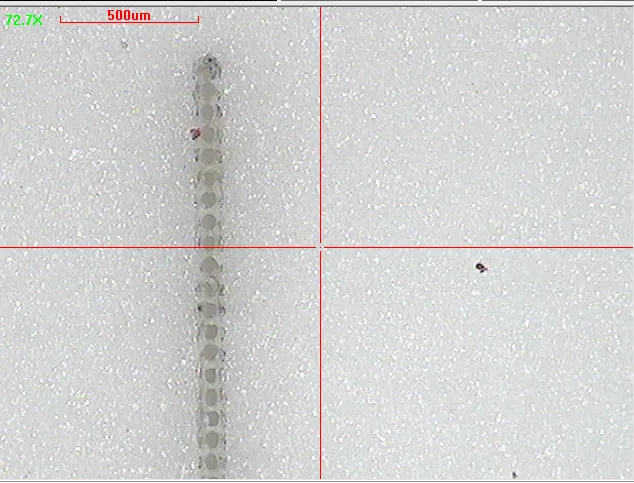

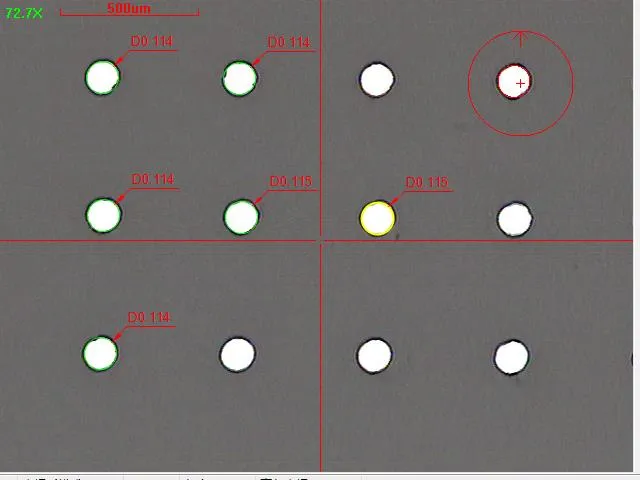

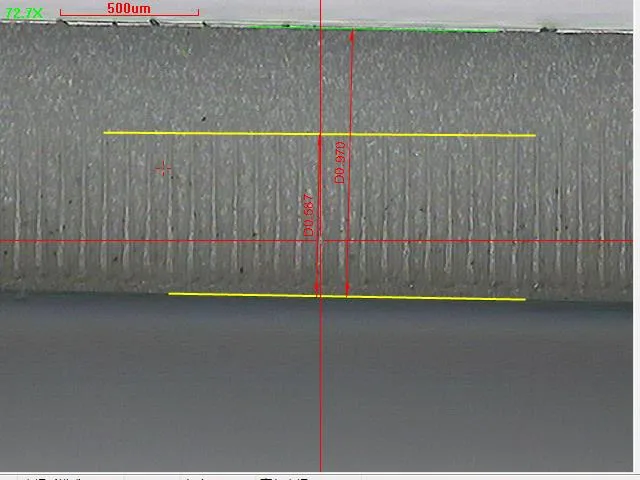

Секция сверления/резки/импульсное состояние

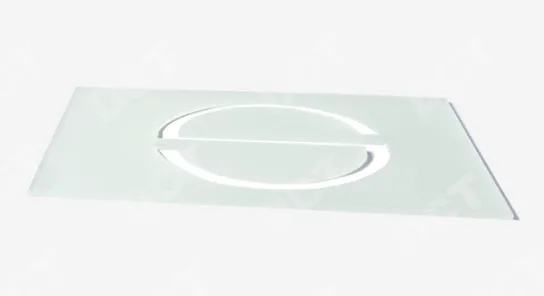

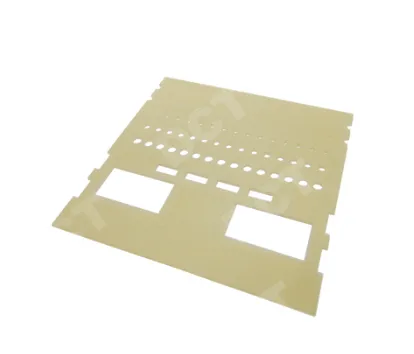

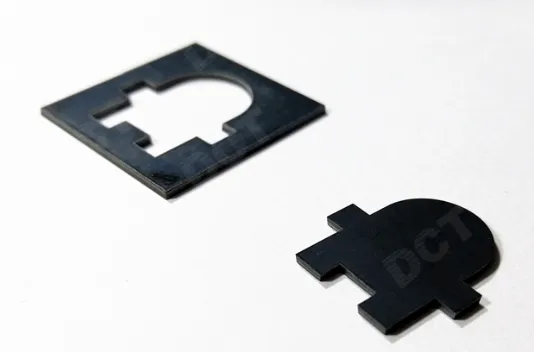

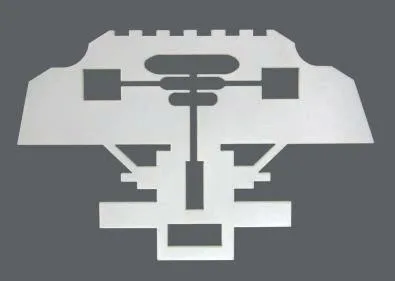

После обработки

Технические параметры

Керамический сверлильный станокМ5
ПриложениеВысокоскоростное сверление, резка и резка керамических материалов
Тип обрабатывающей головкиВращающаяся головка по умолчанию
Лазерная головкаНа заказ от DZ Group
Длина лазерной волны1070нм
Максимальная площадь обработки380*270мм
Маршрут оси X/Y/Z430*480*50мм
X/Y максимальная скорость25 м/мин
Разрешение перемещения по оси X/Y0,1 мкм
Тип двигателя оси X/Yпривод линейного перемещения
Повторить точность позиционирования≤3 мкм
Структура платформымрамор
Защита безопасностиПолностью закрытый капюшон
КамераДвойная камера высокого разрешения
Источник света камерыРассеянный источник света
Выравнивание цели камерыДа
Система охлажденияВодяное охлаждение
Система загрузки и выгрузкиДа
Промышленная вакуумная системаДа
МПКНОРКО
Монитор17 дюймов
Операционная системаWin7
Стабилизированное питаниеДополнительно 7,5 кВт или 15 кВт
Программное обеспечение для обработки данныхСхема CAM 7 LaserPlus
Программное обеспечение для работы с оборудованиемDreamCreaTor 3
Формат получения данныхLMD, стандартный Gerber (RS-274-D), расширение Gerber (RS-274-X), DXF, Excellon, Sieb & Meier, HP-GL, Barco DPF, ODB++
Источник380 В переменного тока / 50 Гц / 6 кВт (включая аксессуары 1,5 кВт)
Подача воздухаТребуется сжатый воздух, кислород или другой газ в зависимости от материала и технологических требований.
Масса1200 кг
Рабочая обстановка22℃ ±2℃, влажность <60%
Измерение1400*1200*1750мм (Д*Ш*В)
