Лазерная маркировочная машина онлайн

  • Без расходных материалов, без загрязнения
  • Соединение MES автоматически получает номер рабочего задания
  • Гуманизированный программный интерфейс, простой в эксплуатации
  • Вся серия может нести CO2/УФ/зеленый свет/волоконный лазер
  • Сборка с высокопроизводительной конфигурацией, высокой точностью обработки, высокой скоростью маркировки, стабильными колебаниями энергии лазера
Поделиться с

Применение продукта

Объект приложения

Лазерная маркировка FPC, PCB онлайн

Прикладные материалы

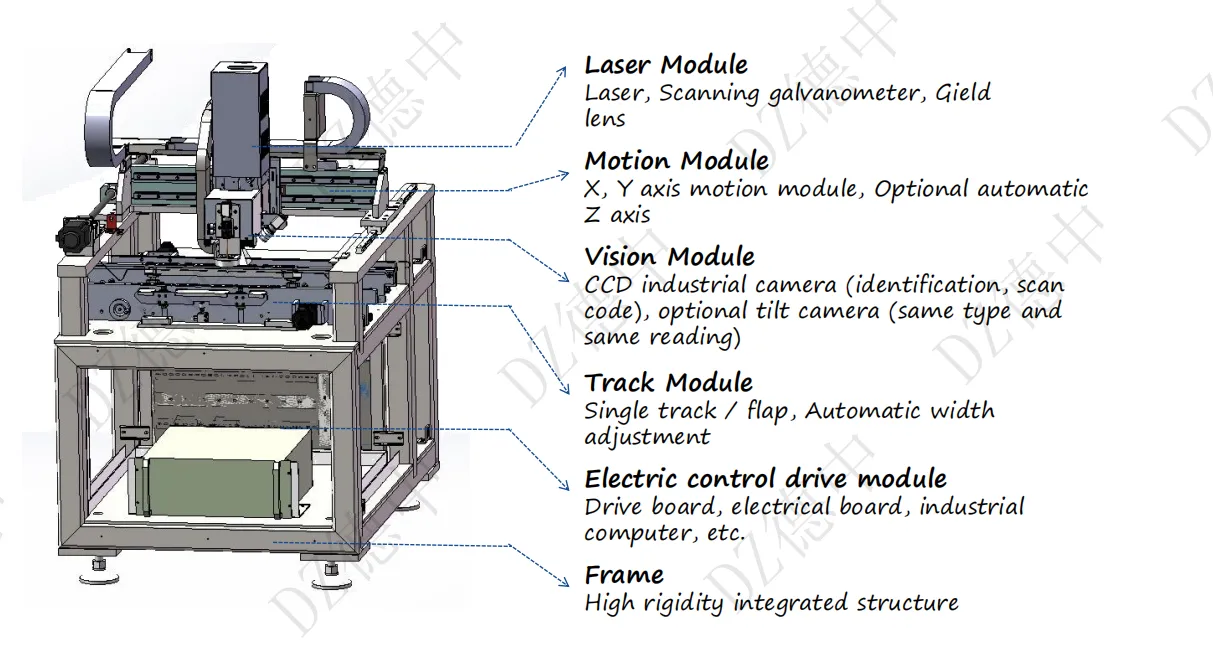

Компоновка оборудования

Технические параметры

Описание

Лазерная маркировочная машина CO2

Лазерная маркировочная машина CO2 с флиппером

УФ-лазерная маркировочная машина

УФ-лазерная маркировочная машина с флиппером

Волоконный лазерный маркировочный станок

Зеленая лазерная маркировочная машина

Модель №.

Х45А/Т45А

X45AF/T45AF

Х45У/Т45У

X45UF/T45UF

X45F/T45F

X45G/T45G

Технические характеристики лазера

Тип лазера

СО2

СО2

УФ

УФ

ВОЛОКНО

ГР

Длина волны лазера

10,6 мкм

10,6 мкм

355 нм

355 нм

1064нм

532 нм

Мощность лазера

5 Вт/10 Вт

5 Вт/10 Вт

5 Вт

5 Вт

20 Вт

10 Вт

Метод лазерного охлаждения

Воздушное охлаждение

Воздушное охлаждение

Водяное охлаждение

Водяное охлаждение

Воздушное охлаждение

Водяное охлаждение

Лазерный уровень

КЛАСС 4

КЛАСС 4

КЛАСС 4

КЛАСС 4

КЛАСС 4

КЛАСС 4

Диаметр лазера

0,13 мм

0,13 мм

0,04 мм

0,04 мм

0,07 мм

0,06 мм

Метод работы

ЛАЗЕРНОЕ ДВИЖЕНИЕ

Основные характеристики

Диапазон лазерной маркировки

50*50мм

50*50мм

50*50мм

50*50мм

50*50мм

50*50мм

Точность повторного позиционирования

±0,02 мм

±0,02 мм

±0,02 мм

±0,02 мм

±0,02 мм

±0,02 мм

Система позиционирования

ПЗС+МЕТКА ПОЗИЦИОНИРОВАНИЕ

Обнаружение штрих-кода

ОНЛАЙН ОБНАРУЖЕНИЕ ПЗС

Максимальный размер печатной платы

450*450мм

450*450мм

410*450мм

410*450мм

410*450мм

410*450мм

Толщина печатной платы

0,5–7 мм

Высота прохода печатной платы

ВВЕРХ: 40 мм ВНИЗ: 30 мм

антидеформационная система

ДА

Направление железнодорожной перевозки

Влево → Вправо

Вправо → Влево

Влево → Влево

Регулировка ширины рельса

Автонастройка

Лазерный объект*Тип

Текст: английский верхний регистр, английский нижний регистр, цифры, катакана, хирагана, китайские иероглифы, символы, текст защиты пользователя (можно установить до 50 типов)

Штрих-код: CODE39, CODE128, ITF, NW-7, JAN (EAN)/UPC

QR-код: миниатюрный QR-код, IQR-код, матрица данных, матрица данных GS1

Графические данные: VEC4, DXF, BMP, HPGL, JPEG, AI, EPS

Система очистки дыма

ДА

Программное обеспечение

Программный интерфейс

Китайско-английский оптимизированный интерфейс

Функция защиты от ошибок

Реверс печатной платы, автоматическая идентификация неправильного материала

Выборочная маркировка

Определить и автоматически пропустить BAD MARK

Источник данных штрих-кода

Цех, MES, IMS, PMS, база данных, U-диск, принцип штрих-кода, номер, серийный номер времени

Источник данных штрих-кода

Цех, MES, IMS, PMS, база данных, USB-накопитель,

Функция подключения к системе

Доступ к цеху, MES, IMS, PMS и т. д.

База данных

Каждая модель может быть сохранена и регенерирована напрямую.

Угол гравировки

0-360 градусов

Другие

Входное напряжение

220 В переменного тока 50/60 Гц

Источник давления воздуха

0,5 МПа

требования к окружающей среде

5–40℃, 30–80Rh

Мощность оборудования

2кВт

2кВт

2кВт

2кВт

2кВт

2кВт

Оборудование

Измерение

(Д*Ш*В)

970мм*

1480мм*

1570мм

1000мм*

1520мм*

1570мм

970мм*

1480мм*

1570мм

1000мм*

1520мм*

1570мм

970мм*

1480мм*

1570мм

970мм*

1480мм*

1570мм

Масса

900КГ

920 кг

900 кг

920КГ

900 кг

900КГ

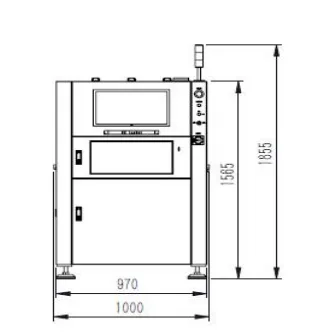

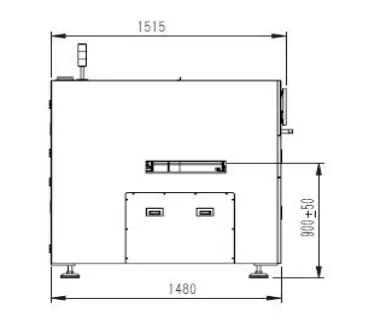

Диаграмма размера контура структуры
