Product Details
The world's leading deep learning SPI system supplier
1、Integrated casting molding frame.
2、Multi-angle light source with high resolution camera and telecentric lens, greatly improve the detection effect.
3、The latest self – developed AAM absolute precision measuring system, accurate detection of 0201 component solder joints.
4、Connect and integrate MES system according to factory requirements.
5、Powerful SPC software to provide rich and accurate statistics.
6、High precision motion system, ensure the high speed motion precision.

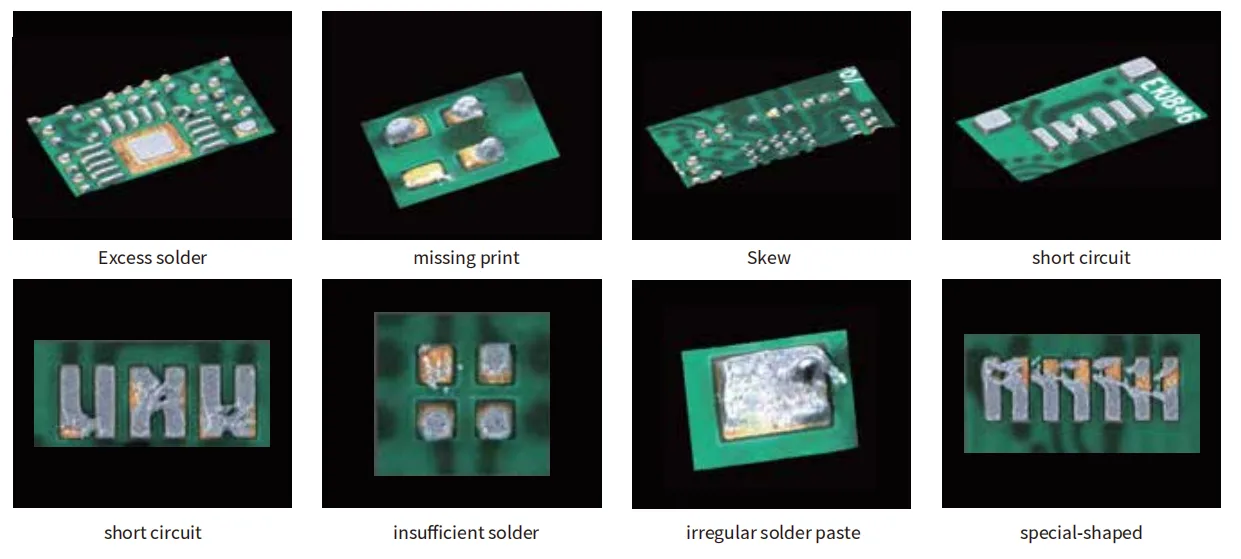

Defectos Comunes (Mini-Led)

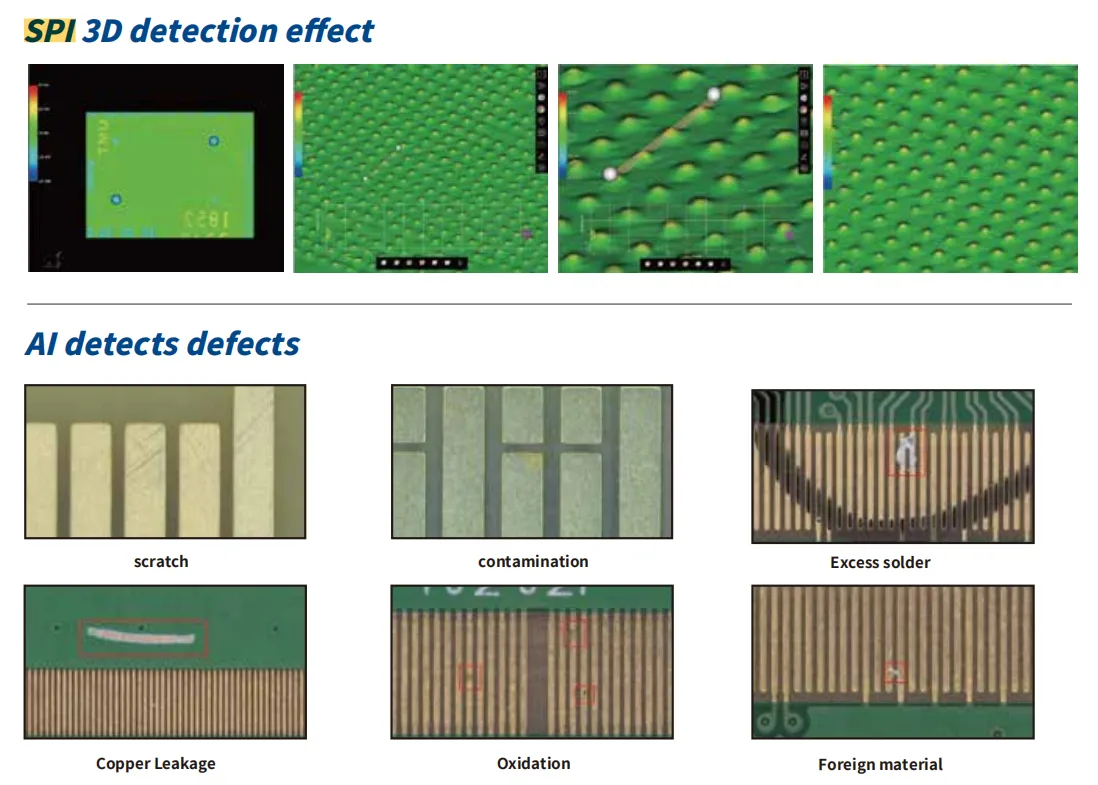

SPI 3D AI Detections: True 3D+AI detects all defects at one time
Parámetros técnicos
Serie | Alfa H510 Alfa H510-D | |||
Tipo | Estándar | Tipo D de doble riel | ||
Comprobación de especificaciones | tamaño de placa de circuito impreso | 510*460mm | 510*320mm*2 (carril doble) 510*590 mm (riel único) | |
Funcion adicional | Rejuicio centralizado remoto, lectura de código de barras | |||
Articulo de INSPECCION | Articulo de INSPECCION | Altura, Área, Dimensión, Desplazamiento, Forma | ||
Artículo no calificado | Fuga de impresión, soldadura insuficiente, exceso de soldadura, conexión de soldadura, sesgo, forma extraña, material extraño | |||
Repetibilidad | Precisión repetida | 4Sigma：altura<1um; Volumen ＜ 1% ； Área ＜ 1% | ||
Repetibilidad de detección | < 10% | |||
SPC | Soporte para estadísticas de datos de rutina | Histograma; gráfico Xbarra-R, gráfico Xbarra-s; CP&CPK;GRR;SPI Informe diario/semanal/mensual | ||
Importación Gerber y CAD | Importación Gerber y CAD | Admite el formato Gerber (274X, 274D), admite combinar CAD y Gerber y luego generar un archivo SPI | ||
Sistema visual | Imágenes | Estándar: 1200W Opcional: 2100W | ||
Relación de resolución | 5um/10um/15um | |||
Tamaño del campo de visión | 20*15mm/40*30mm/60*45mm | |||
Velocidad | 0,34 s/fov | |||
tipo de lente | Lente telecéntrica | |||
Proyector | Cabezal de proyector doble | |||
Mecanismo de movimiento | Exactitud | ±1um | ||
Precisión de posicionamiento XY | 10um | |||
Compensación de flexión de la placa de elevación en tiempo real del eje Z | SÍ | |||
movimiento XY | Servomotor de CA | |||
Dirección | Izquierda-Derecha o Derecha-Izquierda Personalizable | |||
Altura del riel | 900±30mm | |||
Hardware | Fuente de alimentación | AC220V | ||
Fuerza | 3KW | |||
Presión del aire | 0.4–0.6Mpa | |||
Peso | 800KG | 850KG | ||
Dimensión del equipo | W1136*D1460*H1620mm | |||
Serie | Alfa H850 | Alfa H1200 | Alfa H1500 | Alfa H2000 | |
Comprobación de especificaciones | Tamaño de placa de circuito impreso | 850*810mm | 1200*500mm | 1500*500mm | 2000*500mm |
Funcion adicional | Rejuicio centralizado remoto, lectura de código de barras | ||||
articulo de INSPECCION | Articulo de INSPECCION | Altura, Área, Dimensión, Desplazamiento, Forma | |||
Artículo no calificado | fuga de impresión, exceso de soldadura, soldadura insuficiente, conexión de soldadura, sesgo, forma extraña, material extraño | ||||
Repetibilidad | Precisión repetida | 4Sigma：altura<1um; Volumen ＜ 1% ； Área ＜ 1% | |||
Repetibilidad de detección | < 10% | ||||
SPC | Soporte para estadísticas de datos de rutina | Histograma; gráfico Xbarra-R, gráfico Xbarra-s; CP&CPK;GRR;SPI Informe diario/semanal/mensual | |||
Importación Gerber y CAD | Importación Gerber y CAD | Admite el formato Gerber (274X, 274D), admite combinar CAD y Gerber y luego generar un archivo SPI | |||
Sistema visual | Imágenes | Estándar: 500W Opcional: 1200W o 2500W | |||
Relación de resolución | 5um/10um/15um | ||||
Tamaño del campo de visión | 20*15 mm, 40*30 mm, 60*45 mm | ||||
Velocidad | 10cm2/s 30cm2/s 67,5 cm2/s | ||||
Tipo de lente | lente telecéntrica | ||||
Proyector | Estándar: proyector de 4 vías Opcional: Proyector de 8 vías | ||||
Mecanismo de movimiento | Exactitud | ±1um | |||
Movimiento XY | 10um | ||||
Compensación de flexión de la placa de elevación en tiempo real del eje Z | Estándar | ||||
Dirección | Izquierda-Derecha o Derecha-Izquierda Personalizable | ||||
Altura del riel | 900±30mm | ||||
Hardware | Fuente de alimentación | AC220V | |||
Fuerza | 3KW | ||||
Presión del aire | 0.4–0.6Mpa | ||||
Peso | 1100KG | 1200KG | 1700KG | 1700KG | |
Dimensión del equipo | L1450*W1700*H1620mm | L1800*W1600*H1620mm | L2100*W1600*H1620mm | L2600*W1600*H1620mm | |
